KONUMLANDIRICI KALIBRE EDILMEDEN TESLIM EDILMEKTEDIR. ACTUATECH S.P.A. KURULUMDAN SORUMLU DEĞILDIR

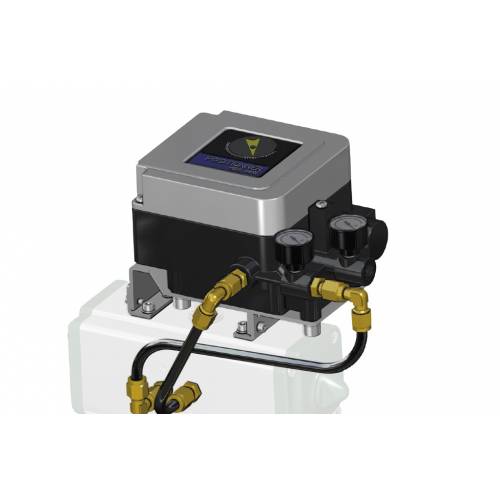

AÇIKLAMA Elektro-pnömatik kam konumlandırıcı, hem GD hem de GS aktüatörlerinin orantılı olarak çalıştırılması için özellikle uygundur. Konumlandırıcı, aktüatör deliğine kilitlenen bir braket aracılığıyla aktüatöre bağlanır. Termostat, viskozimetre, basınç anahtarı vb. ile verilen bir elektrik ayar sinyali. bu sinyalin değerine göre vananın açılma veya kapanma açısını ayarlayan konumlandırıcıya gönderilir. Saat yönünde veya saat yönünün tersine hareket, ilave parça kullanılmadan değiştirilebilir, sadece dahili kamı ters çevirin ve bağlantıları aktüatöre doğru çevirin.
TEMEL ÖZELLİKLER - Güç: yağlanmamış hava ve 5μ'de filtrelenmiş - Giriş Akımı: 4÷20 mA DC - 2 manometre: 1 hat basıncı (KAYNAK), 1 kontrol basıncı (OUT1) için. - Giriş direnci: 235 ± 15 Ohm (4÷20 mA DC) - Pnömatik bağlantılar: 1/4 NPT - Elektrik bağlantıları: M20 x 1,5 - Doğrusallık: < %±2 F.S. - Duyarlılık: < %0,5 F.S. - Hava tüketimi: 5 Nl / dak. ile (P = 1.4 bar) 11 Nl/dk’ arası (P=4 bar) - Çalışma sıcaklığı: -20°C ile +80°C arası - Ortam koruma derecesi: IP65 (IEC Yayını 60529'a uygun) - Kendinden Emniyetli Yapı: II 2 G Ex ib IIC T5/T6
SERTİFİKALAR - ATEX uygunluk beyanı II 2 G Ex ib IIC T5/T6 + istek üzerine diğerleri.
SMC - IP 8100
NOT Pnömatik ve elektropnömatik konumlandırıcılar isteğe göre sağlanır kaplamalı alüminyum borular ve hızlı kaplinler kullanılarak ayarlanmış ve monte edilmiştir.
Ayar A = 0 ° - 90 °: - 4mA kontrol sinyali: kapalı konum - 20mA kontrol sinyali: açık konum Ayar D = 90° - 0°: - 4mA kontrol sinyali: açık konum - 20mA kontrol sinyali: kapalı konum
Daha fazla bilgi için kullanım ve bakım kılavuzuna bakınız.
