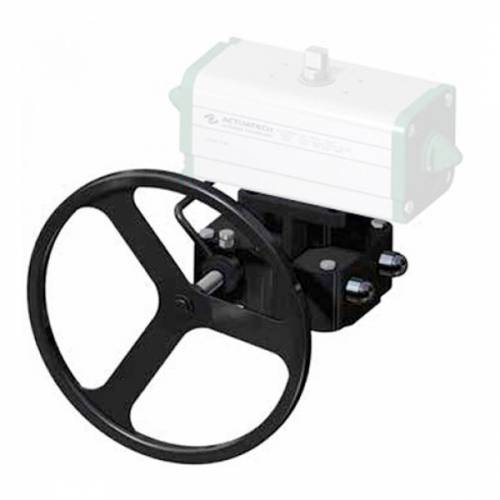

Çikarilabi̇li̇r el çarkli alümi̇nyum redüktör

GD 720 / GS 360'A KADAR AKTÜATÖRLER İÇİN ÇIKARILABİLİR EL ÇARKLI ALÜMİNYUM REDÜKTÖR

Kategori GÜVENLİ BÖLGE

KATALOG İNDİRİN ÇIKARILABİLİR EL ÇARKLI ALÜMİNYUM REDÜKTÖR

TEMEL ÖZELLİKLER
- Bu operatör, bir arıza veya elektrik kesintisi (basınçlı hava) durumunda 1/4 turda bir pnömatik döner aktüatör ile kontrol edilen vanalarda acil durum manevrası yapmak üzere tasarlanmıştır. Operatör, vana ve pnömatik aktüatör arasına monte edilmiştir. Operatör bağlantısı kesildiğinde, aktüatör vanayı doğrudan kontrol eder. Yerleştirilen operatör, aktüatörü ve dolayısıyla vana tapasını sürükleyerek acil durum manevrasına izin verir. Ayrıca, olası bir değiştirme veya onarım için pnömatik aktüatörün çıkarılması gerektiğinde vananın her zaman manüel çalışmasına izin verir.
- IP65 KORUMA DERECESİ
- Çalışma sıcaklığı -20°C + 80°C

MALZEMELER
- Gövde Alüminyum alaşımı G-AISi10Mg
- Dişli çark: Döküm GJS 400 - 15
- Sonsuz vida C45 çelik
- Mil: C45 çelik
- El çarkı: S235JR çelik

REDÜKTÖR ÇIKIŞI MAKSİMUM TORK
RFDA0B1114	280 Nm
RFDA0B1414	280 Nm
RFDB0D1717	270 Nm
RFDC0F2222	530 Nm
RFDD122727	740 Nm

Çift/Tek Etkili aktüatör üzerindeki el çarklı redüktör

Çikarilabi̇li̇r el çarkli alümi̇nyum redüktör - data accessoriattuatori -

ÇIKARMA
Düğmeyi (2) dışarı doğru çekin ve aynı zamanda kolu çevirin (1) yukarı doğru, bu sırada düğmeyi (2) bırakın ve ilk konumuna döndüğünden emin olun (bir tık sesi duyana kadar), bu noktada kol (1) artık dönemeyecektir redüktör devre dışı bırakılır ve volan (3) boşta döner.

TAKMA
Takmak için, daha önce anlatıldığı gibi çalışmak, ancak kolu (1) yukarıdan aşağıya çevirmek gereklidir; bu noktada redüktör takılır ve el çarkı (3) ile manüel olarak çalıştırılabilir.

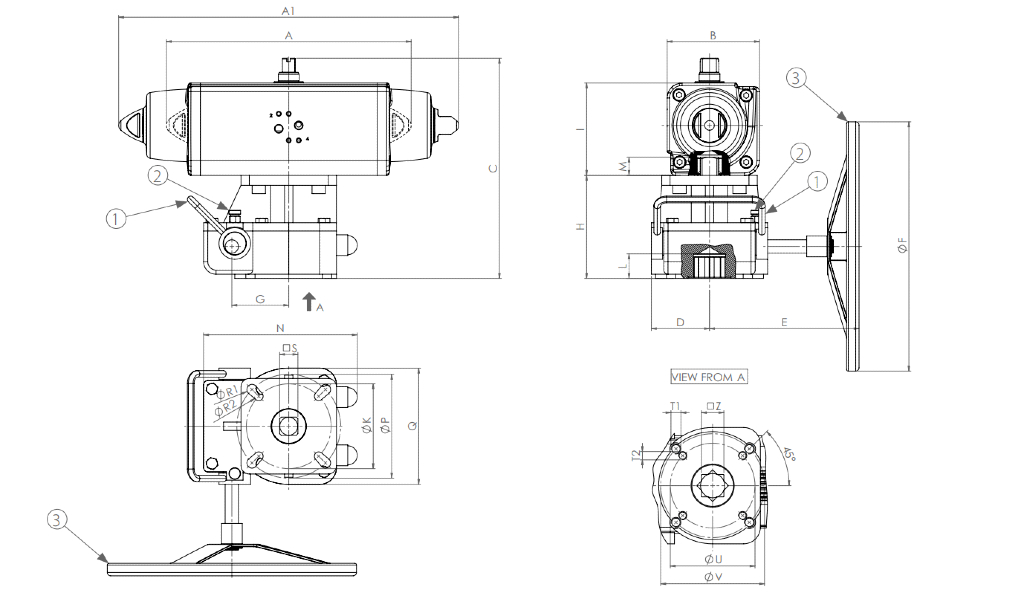

BOYUT TABLOSU
REDÜKTÖR	RFDA0B1414	RFDB0D1717	RFDB0D1717	RFDC0F2222	RFDC0F2222	RFDC0F2222	RFDD122727	RFDD122727
KIT AKTÜATÖRÜ - REDÜKTÖR	KCF072623	KCF072623	KCF072623	KCF102726	KCF102726	KCF102726	KCF124042	KCF124042
AKTÜATÖR	GD0060 F05-F07	GD0106 F05-F07	GD0120 F05-F07	GD0180 F07-F10	GD0240 F07-F10	GD0360 F07-F10	GD0480 F10-F12	GD0720 F10-F12
AKTÜATÖR	GS0030 F05-F07	GS0053 F05-F07	GS0060 F05-F07	GS0090 F07-F10	GS0120 F07-F10	GS0180 F07-F10	GS0240 F10-F12	GS0360 F10-F12
A mm.	198	237	244,1	289,9	313,6	339,3	387,6	433,1
A1 mm.	258,8	304,2	338,5	393,7	409,6	474	520,5	613
B mm.	70,4	83,3	87	107,5	111,1	118	134,9	148
C mm.	190,4	221,3	225	261,5	265,1	272	326,9	340
D mm.	45	62,5	62,5	70	70	70	95	95
E mm.	130	150	150	180	180	180	300	300
ØF mm.	200	200	200	400	400	400	400	400
G mm.	44	52	52	65	65	65	85	85
H mm.	100	118	118	124	124	124	162	162
I mm.	70,4	83,3	87	107,5	111,1	118	134,9	148
L mm.	16,3	21,5	21,5	26,5	26,5	26,5	29,5	29,5
M mm.	14	17	17	22	22	22	27	27
N mm.	125	150	150	185	185	185	230	230
ØK mm.	50	70	70	102	102	102	-	-
ØP mm.	70	102	102	125	125	125	125	125
Q mm.	90	125	125	140	140	140	190	190
ØR1 mm.	8,5	11	11	12,5	12,5	12,5	12,5	12,5
ØR2 mm.	6,5	8,5	8,5	10,5	10,5	10,5	-	-
□ S mm.	14	17	17	22	22	22	27	27
T1 mm.	M8	M10	M10	M12	M12	M12	M12	M12
T2 mm.	M6	M8	M8	M10	M10	M10	-	-
ØU	50	70	70	102	102	102	-	-
ØV	70	102	102	125	125	125	125	125
□ Z	14	17	17	22	22	22	27	27

Pnömatik aktüatörlerin boyutlandırılması minimum 5,6 barg güç kaynağı basıncı dikkate alınarak yapılmıştır. Standarttan farklı basınçlar için satış ofisi ile iletişime geçiniz.

BOYUT TABLOSU
REDÜKTÖR	RRD04EG0EG 0000000381004	RRD06FH0GH 0000000421004	RRD06FH0GH 0000000421004	RRD08HL0HL 0000000351004	RRD08HL0HL 0000000351004	RRD08HL0HL 0000000381004	RRD09LM0LM 0000000351004
KIT AKTÜATÖRÜ GD-REDÜKTÖR	KCF145371	KCF145163	KCF165164	KCF165165	KCF165165	KCF255166	KCF255168
KIT AKTÜATÖRÜ GS-REDÜKTÖR	KCF145371	KCF145163	KCF165164	KCF165165	KCF165165	KCF165165	KCF255168
AKTÜATÖR	GD0960 F10-F12	GD1440 F14	GD1920 F14	GD2880 F16	GD3840 F16	GD5760 F25	GD8000 F25
AKTÜATÖR	GS0480 F10-F12	GS0720 F14	GS0960 F14	GS1440 F16	GS1920 F16	GS2880 F16	GS4000 F25
A mm.	223	280	280	447	447	447	433
B mm.	358	410	432	568	523,5	568	603
C mm.	306	356	356	444	444	444	461
D mm.	479,3	567,1	601	667	718	885	1044
D1 mm.	648,2	798	828	708	975	1201	1371
ØE mm.	600	700	700	500	500	600	500
F mm.	85	127	127	162	162	162	183
G mm.	57	62	62	72	72	72	61
ØH mm.	54	75	75	90	90	90	140
I mm.	58,3	79,9	79,9	97,4	97,4	97,4	147,6
ØJ mm.	102	125	125	165	165	165	254
ØK mm.	140	165	165	254	254	254	298
ØL mm.	-	-	-	-	-	-	-
M mm.	M10	M12	M12	M20	M20	M20	M16 (N°8)
ØN mm.	M16	M20	M20	M16 (N°8)	M20 (N°8)	M16(N°8)	M20 (N°8)
P mm.	-	-	-	-	-	-	-
F/F ISO 5211	F10/F14	F12/F16	F12/F16	F16/F25	F16/F25	F16/F25	F25/F30
ØQ mm.	75	102	102	130	130	130	180
R mm.	2	7	7	6	6	6	4
S mm.	69	99	99	121	121	121	134
MAKS KOL mm.	66	92	92	113	113	113	90
Ağırlık (GD) Kg.	39	78	87	140	144	177	210
Ağırlık (GS) Kg.	40,5	78	87	155	160	210	230
