KONUMLANDIRICI KALIBRE EDILMEDEN TESLIM EDILMEKTEDIR. ACTUATECH S.P.A. KURULUMDAN SORUMLU DEĞILDIR

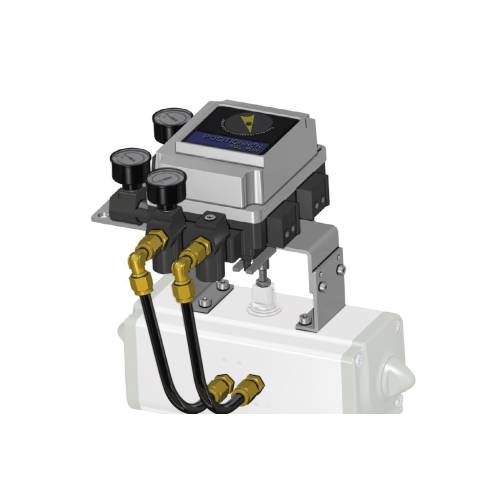

AÇIKLAMA Pnömatik kam konumlandırıcı, hem GD hem de GS aktüatörlerinin orantılı olarak çalıştırılması için özellikle uygundur. Konumlandırıcı, aktüatör deliğine kilitlenen bir braket aracılığıyla aktüatöre bağlanır. Termostat, viskozimetre, basınç anahtarı vb. ile verilen bir pnömatik ayar sinyali. bu sinyalin değerine göre vananın açılma veya kapanma açısını ayarlayan konumlandırıcıya gönderilir. Saat yönünde veya saat yönünün tersine hareket, ilave parça kullanılmadan değiştirilebilir, sadece dâhili kamı ters çevirin ve bağlantıları aktüatöre doğru çevirin.

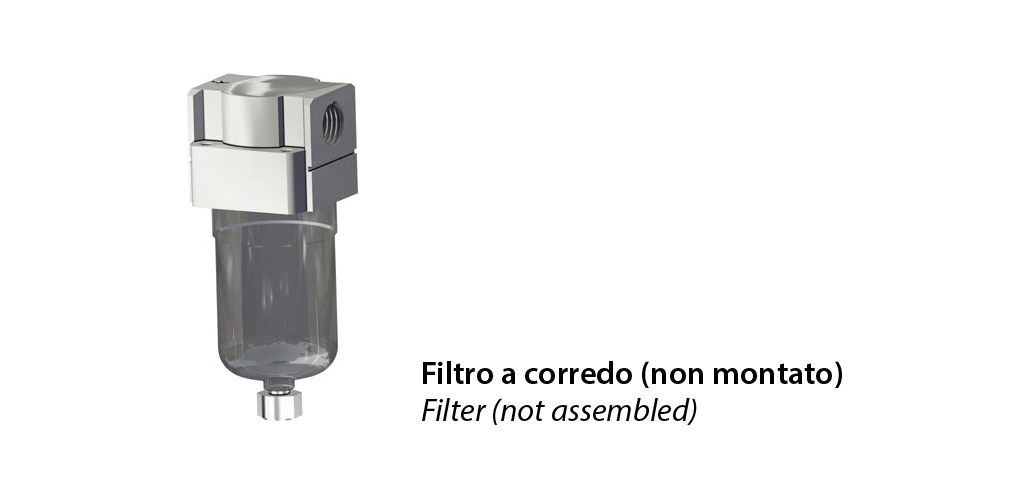

TEMEL ÖZELLİKLER - Güç: yağlanmamış hava ve 5μ'de filtrelenmiş - Pilot basınç: 0,02 - 0,1 MPa (0,2 ÷ 1 bar) (3 ÷ 15psi) - 3 manometre: 2 hat basıncı, 1 kontrol basıncı için. - Güç bağlantısı: 1/4 NPT - Giriş sinyali bağlantısı: 1/4 "diş - Ortam koruma derecesi: IP65 (IEC Yayını 60529'a uygun) - Duyarlılık: < % 0,5 F.S. - Doğrusallık: < %±2 F.S. - Hava tüketimi: 5 Nl / dak (P = 1,4 bar) ila 11 Nl / dak (P = 4 bar) - Çalışma sıcaklığı: -20°C ile +80°C arası - İsteğe göre sağlanan sürümler: yüksek sıcaklık (-5 °C / + 100 °C) Düşük sıcaklık (-30 °C / +60 °C)
SERTİFİKALAR - İsteğe göre:
SMC - IP5100
NOT Pnömatik ve elektro-pnömatik konumlandırıcılar istek üzerine sağlanır Kaplamalı alüminyum borular ve hızlı kaplinler kullanılarak ayarlanmış ve monte edilmiştir.
Ayar A = 0 ° - 90 °: - Kontrol basıncı: 0,2 bar: kapalı konum - Kontrol basıncı: 1 bar: açık konum Ayar D = 90° - 0°: - Kontrol basıncı: 0,2 bar: açık konum - Kontrol basıncı: 1 bar: kapalı konum
Daha fazla bilgi için kullanım ve bakım kılavuzuna bakınız.
