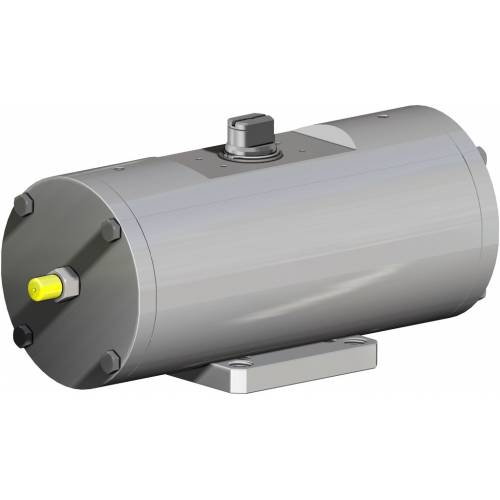

Çift etkili pnömatik aktüatör GD inox 316 çubuktan

Makro Pnömatik aktüatörler

Kategori İnox 316 solid bar aktüatörler

BİLGİ İSTEYİN

SAYFAYI YAZDIRIN

KATALOG İNDİRİN STAINLESS STEEL ACTUATORS

VERİ SAYFASINI İNDİRİN

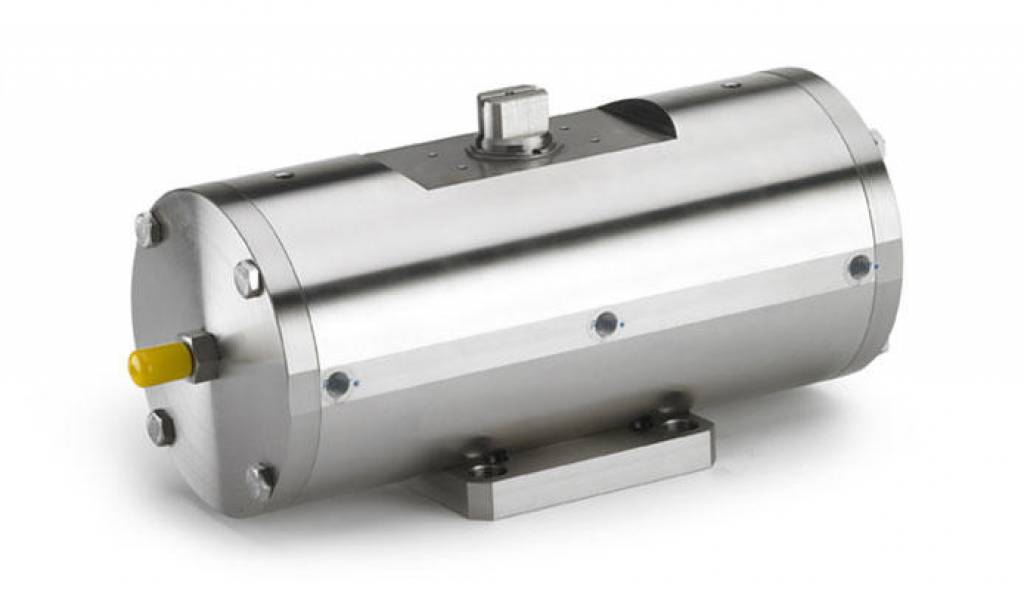

GD720-GD3840

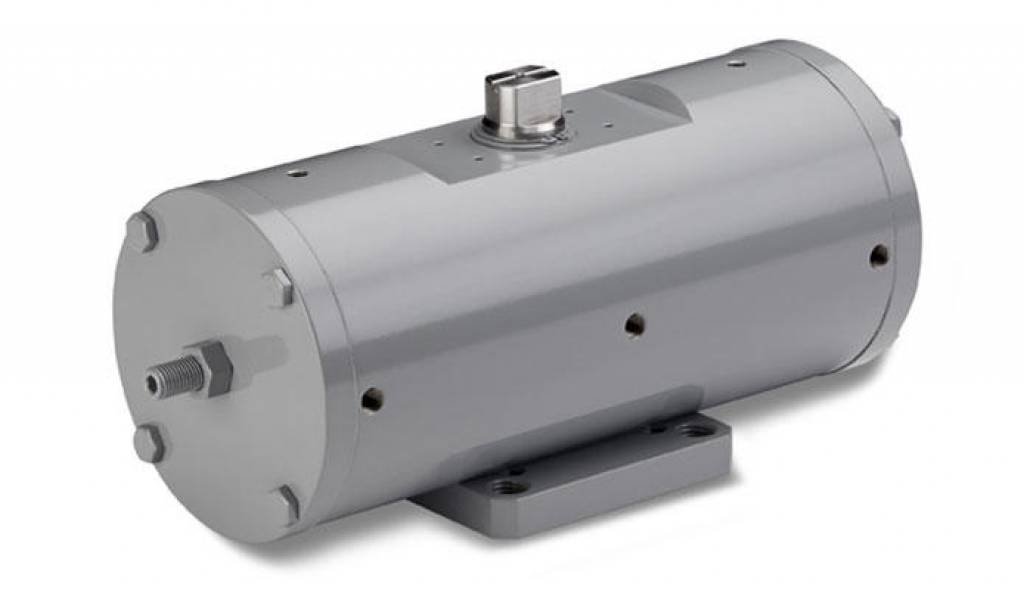

GD720-GD3840 (aktüatörleri isteğe göre renkler ve boya detayları ile karbon çeliğinden de üretme imkanı)

Çift etkili pnömatik aktüatör GD inox 316 çubuktan - avantajları -

1.Kendinden yağlamalı, enerjili sızdırmaz ve kayan bantlar
Piston ve silindir arasında daha az sürtünme
Conta uzun süre durduktan sonra bile silindire yapışması önlenir.

2.50 HRC'den büyük çelik sertliği olan yuvalar, burçlar ve soketler

Aktüatör içindeki mevcut kuvvetlere daha fazla mukavemet

3.Yiv ve piston arasındaki yuvarlanma sürtünmesi
Daha az sürtünme

4.Yuvarlanma sürtünmeli iskoç boyunduruğu (doğrusal hareketin bir piston ve dişlisiz mil vasıtasıyla döner harekete dönüşümü).
Piston ile mil arasında daha az sürtünme, parçalarda daha az aşınma
Açma ve kapama sırasında artan dönme momenti
Pinyon ve kremayer aktüatörlere nazaran daha küçük boyutlarda, dolayısıyla daha az alan gerektirir
Pinyon ve kremayer aktüatörlere nazaran daha az ağırlıkta (-30% Kg/Nm) ve bunun sonucunda tesisat yapımında tasarruf
Kompresörde daha düşük çalışma yükü veya kompresörün küçültülen boyutlarda kullanılması olasılığıyla pinyon ve kremayer aktüatörlere nazaran daha az hava tüketimi (% -40 hava cm3/Nm çift etkili ve %-20 hava cm3/Nm tek etkili)

5.Haddelenmiş silindir
Düşük yüzey pürüzlülüğü sayesinde enerjili bantlarda daha az aşınma

6.Stainless steel shaft
Higher corrosion resistance

GD15 ile entegre NAMUR solenoit vana arayüzü
İlave taban plakası gerektirmez

Üretim süreci tümüyle ACTUATECH’de gerçekleşmektedir
Tüm işlem aşamalarında maksimum kontrol

ATEX Sertifikası
Potansiyel olarak patlayıcı ortamlarda montaja olanak sağlar

SIL 3'e kadar sertifikalı
Yüksek düzeyde işlevsel güvenlik garantisi

TEKNİK BİLGİLER
720 Nm ile 1920 Nm arasında moment
Bağlantı flanşı: EN ISO 5211
F10 - F12 - F14 - F16
EN 15714-3 ile uyumludur
Dönme açısı: 92° (-1°, +91°)
Dönme momenti: Besleme basıncı ile doğrudan orantılı; Genel katalog GD pnömatik aktüatörler tablosuna bakınız
GD aktüatörlerinin standart versiyonunun kodunda başlangıç torku 5,6 bar basınçta Nm olarak gösterilir.
2014/34 / EU direktifine uygun ATEX versiyonu

ÇALIŞMA KOŞULLARI
Sıcaklık: -20°C ile +80°C arası
Nominal basınç: 5,6 bar; Maksimum çalışma 8.4 bar
Besleme sıvısı: kuru olarak filtrelenmiş basınçlı yağlı ya da yağlı olmayan hava
Yağlama durumunda, deterjan içermeyen veya NBR uyumlu yağ kullanınız

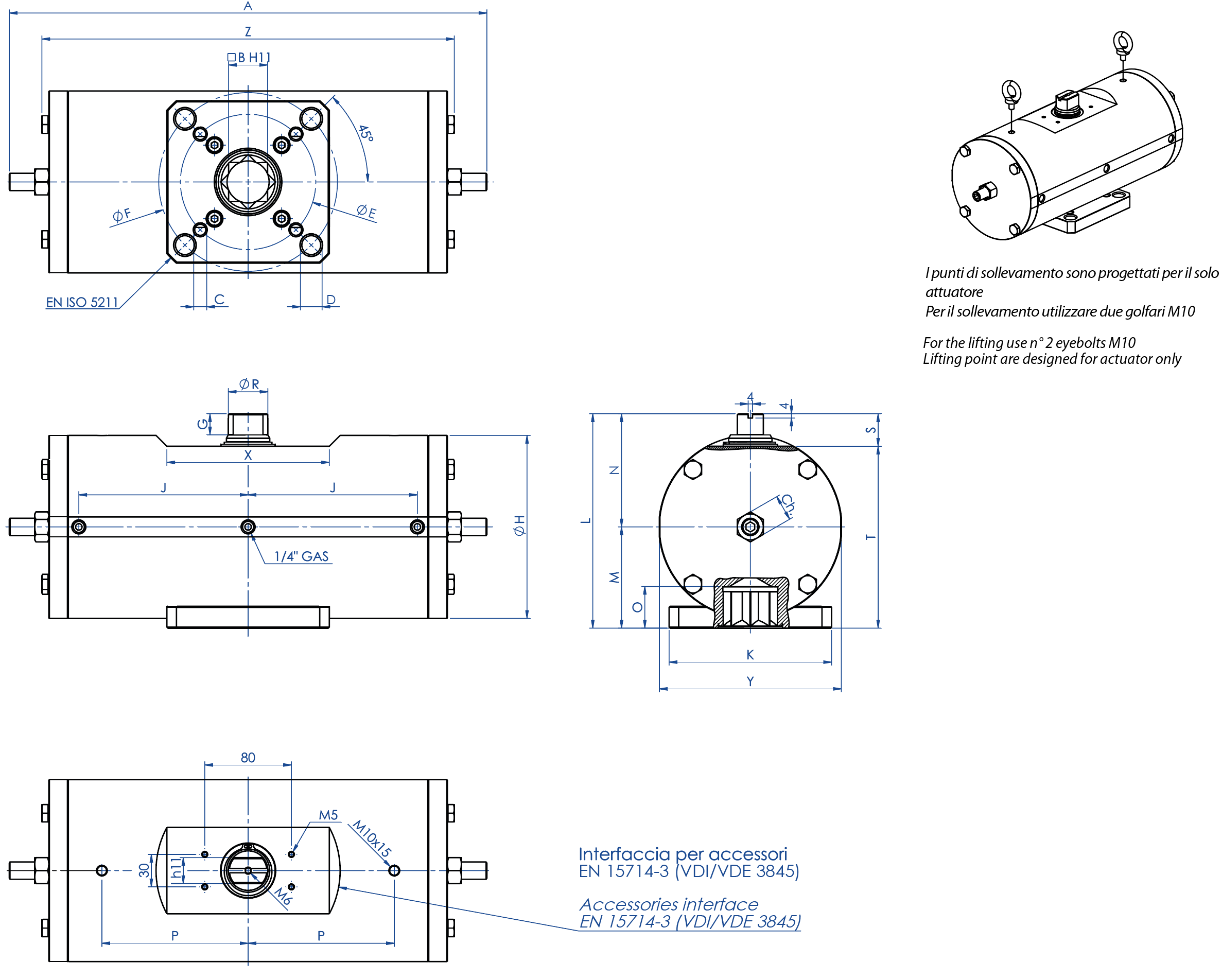

Çift etkili pnömatik aktüatör GD inox 316 çubuktan - boyutlar -

TEKNİK BİLGİ FORMU
Kod	GD0720416S	GD0960416S	GD1440424S	GD1440416S	GD1920416S
Yedek contalar	KGGSS123	KGGSS124	KGGSS125	KGGSS125	KGGSS126
Ölçü	GD0720 F10/F12	GD0960 F12/F16	GD1440 F12	GD1440 F14	GD1920 F12/F16
A	401,5	441	524,8	524,8	562
B	27	36	36	36	46
C x derinlik	M10x11,5	M12x20	M12x18	M16x18	M12x23
D x derinlik	M12x11,5	M20x20	-	-	M20x23
ØE	102	125	125	140	125
ØF	125	165	-	-	165
G	19,5	19,5	19,5	19,5	18,5
ØH	156	169	188	188	211
I	22	24	27	27	32
J	138,5	156,3	179,5	179,5	192
K	115	150	130	130	150
L	178	198	216	216	237,7
M	78,5	93,5	101,5	101,5	114,7
N	99,5	104,5	114,5	114,5	123
O	29,5	38,5	38,5	38,5	48,5
P	116	135	160	160	160
ØR	31,8	36,5	41	41	46
S	30	30	30	30	30
T	148	168	186	186	207,7
X	150	150	150	150	150
Y	155	168	187	187	209
Z	345,8	381	433,8	433,8	469
Ch	24	24	30	30	30
Ağırlık (Kg)	30	40	50,5	50,5	73
Hava (dm³/devir) (l/cycle)	3,7	4,8	7,7	7,7	10

TEK VE ÇİFT ETKİLİ PNÖMATİK AKTÜATÖR BİLEŞENLERİ 316 ÇUBUK

TEK VE ÇİFT ETKİLİ PNÖMATİK AKTÜATÖR BİLEŞENLERİ 316 ÇUBUK
Poz.	Adı:	Q.ty	Malzemeler
1	Silindir	1	Paslanmaz çelik
2	Piston	2	Alüminyum alaşımı
3	Tapa	2	Paslanmaz çelik
4	Mil	1	Paslanmaz çelik
5	Çatal	1	Çelik alaşımı
6	Kaydırma/destek burcu	1	Asetal reçine
7	Üst destek halkası	1	Asetal reçine
8	Kaydırma burcu	1	Asetal reçine
9	Dış elastik soket	1	Çelik alaşımı
10	İç elastik soket	1	Çelik alaşımı
11	Çelik burç	2	Çelik alaşımı
12	Döner pim	2	Çelik alaşımı
13*	Sızdırmaz halkası	2	Poliüretan
14*	Destek diski	4	P.T.F.E. carbo-graphite filled
15*	Piston o-ringi	2	Nitrik kauçuk
16	Üst mil o-ringi	1	FKM
17	Dış destek halkası	1	Asetal reçine
18	Şim pulu	1	Paslanmaz çelik
19	Seeger	1	Paslanmaz çelik
20	Alt destek kelepçesi	1	P.T.F.E. carbo-graphite filled
21	Alt mil o-ringi	1	FKM
22*	Tapa o-ringi	2	Nitrilic rubber
23	Vidalar	8	Paslanmaz çelik
24	Ayar pimi	2	Paslanmaz çelik
25	Ayarlama o-ringi	2	Nitrik kauçuk
26	Kilit somunu	2	Paslanmaz çelik
27	Sabitleme flanşı	1	Paslanmaz çelik
28	Vidalar	4	Paslanmaz çelik
29*	Tapa o-ringi	4	Nitrilic rubber
30	Ara silindir parçası	2	Paslanmaz çelik
31	Yay	2	Çelik alaşımı
32	Yay muhafazası	2	Alüminyum alaşımı
33	Yay takılı vidalar	2	Paslanmaz çelik
* Yedek parça kitinin detayları.

GD PNÖMATİK AKTÜATÖR ÇALIŞMA ŞEMASI

Sol çizimler = vana açık konumda
Sağ çizimler = vana kapalı konumda

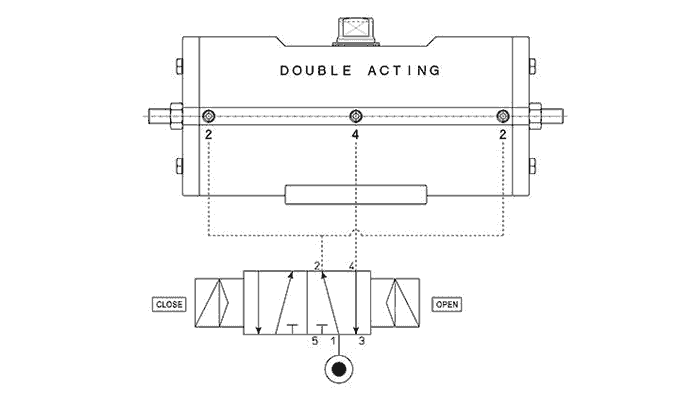

Tipik hava bağlantı şeması
Port 2, silindirin yan odalarına bağlanır: port 2'ye basınçlı hava sağlayarak, Standart Çift Etkili aktüatörün transmisyon mili açmak için saat yönünün tersine döner. Port 4, ara bölme ile bağlantılıdır ve basınç altındayken mil açması için saat yönünde döner. Aktüatör çalıştırma işlevselliğinin uzaktan kontrolü, solenoid vanayı VDE/VDI 3845 NAMUR aktüatörün standart arayüzüne doğrudan bağlayarak veya 2 ve 4 numaralı bağlantı noktalarına vidalanmış borular aracılığıyla gerçekleştirilmelidir (ayrı bir elektrik kabinine bağlı olarak).
Uluslararası ISO 5599-2 standardına uygun olarak, aktüatör hava portu bağlantılarının pozisyonu, yeri, yönü ve şekli açıkça tanımlanmalı ve 2 ve 4 numaralarla pazarlanmalıdır.
