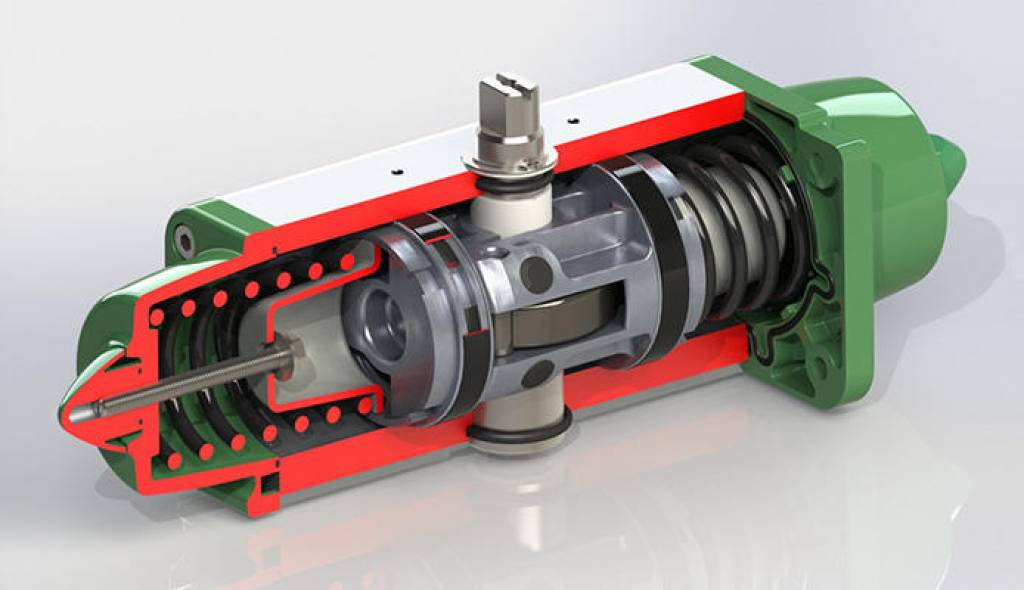

1.Kendinden yağlamalı, enerjili sızdırmaz ve kayan bantlar Piston ve silindir arasında daha az sürtünme Conta uzun süre durduktan sonra bile silindire yapışması önlenir.
2.50 HRC'den büyük çelik sertliği olan yuvalar, burçlar ve soketler Aktüatör içindeki mevcut kuvvetlere daha fazla mukavemet
3.Yiv ve piston arasındaki yuvarlanma sürtünmesi Daha az sürtünme
4.Yuvarlanma sürtünmeli iskoç boyunduruğu (doğrusal hareketin bir piston ve dişlisiz mil vasıtasıyla döner harekete dönüşümü). Piston ile mil arasında daha az sürtünme, parçalarda daha az aşınma Açma ve kapama sırasında artan dönme momenti Pinyon ve kremayer aktüatörlere nazaran daha küçük boyutlarda, dolayısıyla daha az alan gerektirir Pinyon ve kremayer aktüatörlere nazaran daha az ağırlıkta (-30% Kg/Nm) ve bunun sonucunda tesisat yapımında tasarruf Kompresörde daha düşük çalışma yükü veya kompresörün küçültülen boyutlarda kullanılması olasılığıyla pinyon ve kremayer aktüatörlere nazaran daha az hava tüketimi (% -40 hava cm3/Nm çift etkili ve %-20 hava cm3/Nm tek etkili)
5.Haddelenmiş silindir Düşük yüzey pürüzlülüğü sayesinde enerjili bantlarda daha az aşınma
GD15 ile entegre NAMUR solenoit vana arayüzü İlave taban plakası gerektirmez
Üretim süreci tümüyle ACTUATECH’de gerçekleşmektedir Tüm işlem aşamalarında maksimum kontrol
ATEXSertifikası Potansiyel olarak patlayıcı ortamlarda montaja olanak sağlar
SIL 3'e kadar sertifikalı Yüksek düzeyde işlevsel güvenlik garantisi

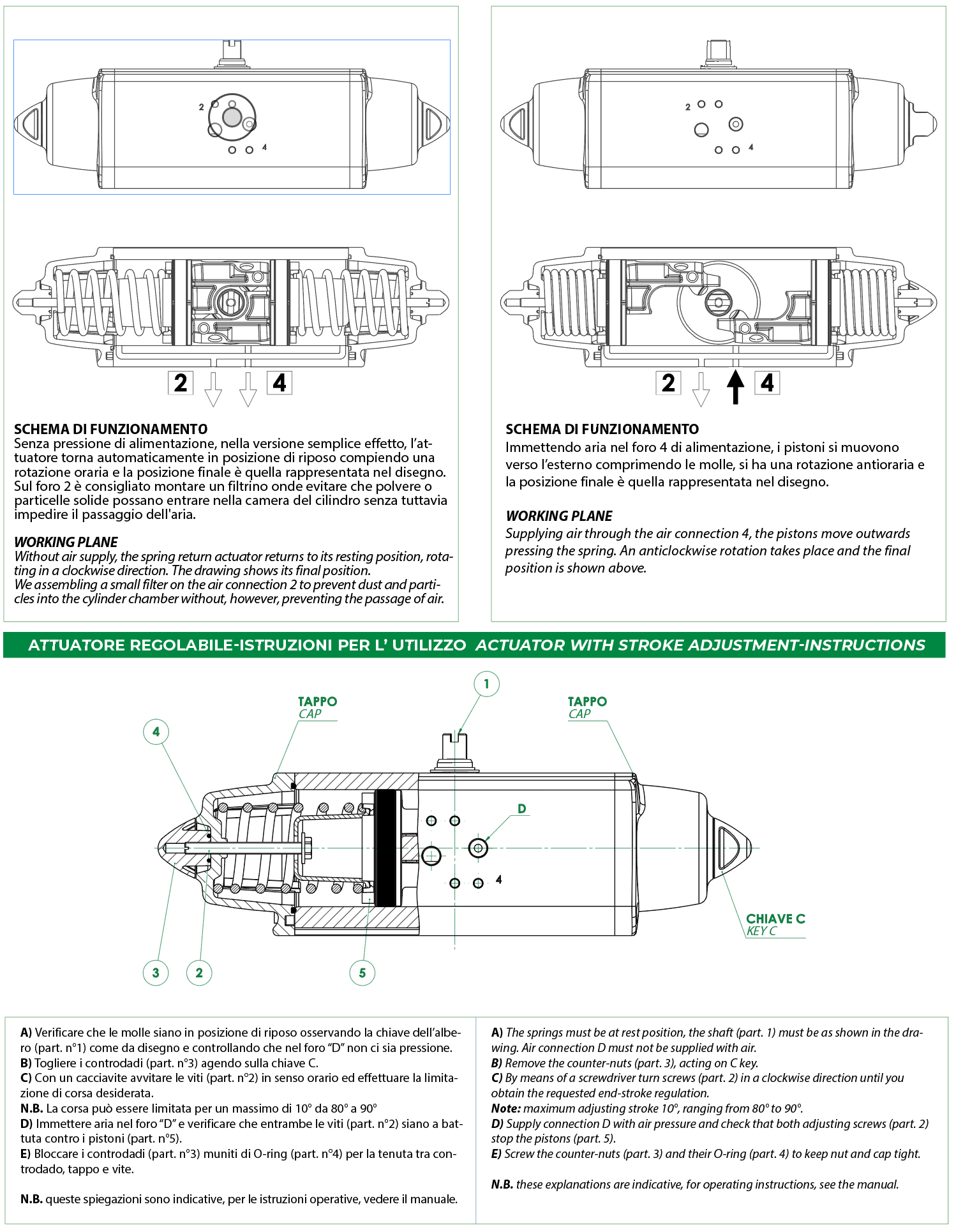

TEKNİK BİLGİLER 15 Nm ile 4000 Nm arasında moment Bağlantı flanşı: EN ISO 5211 F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25 EN 15714-3 standardına uygun Dönme açısı: 92° (-1°, +91°) Dönme momenti: Dönüş momenti sadece yayın hareketine bağlıdır ve besleme basıncından bağımsızdır. 4 farklı yay ayarı vardır; tabloya bakınız Yaylar vasıtasıyla otomatik kapanma saat yönünde gerçekleşir GS aktüatörlerinin standart versiyonunun kodunda yayların boyutu gösterilir (6 = 5,6 bar), daha sonra 5,6 bar basınçta Nm cinsinden başlangıç torku gösterilir. 2014/34 / EU direktifine uygun ATEX versiyonu
ÇALIŞMA KOŞULLARI Sıcaklık: -20°C ile +80°C arası (Özel versiyonlar: Yüksek sıcaklık: -20° C ila +150° C; düşük sıcaklık: -50°C +60°C) Nominal basınç: 5,6 bar; Maksimum çalışma 8.4 bar Besleme sıvısı: kuru olarak filtrelenmiş basınçlı yağlı ya da yağlı olmayan hava Yağlama durumunda, deterjan içermeyen veya NBR uyumlu yağ kullanınız

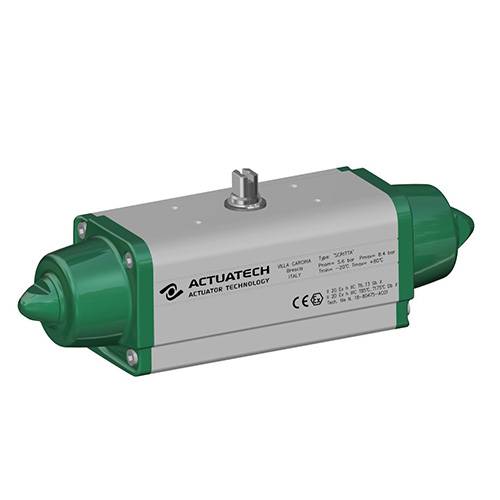

GS15 - GS960

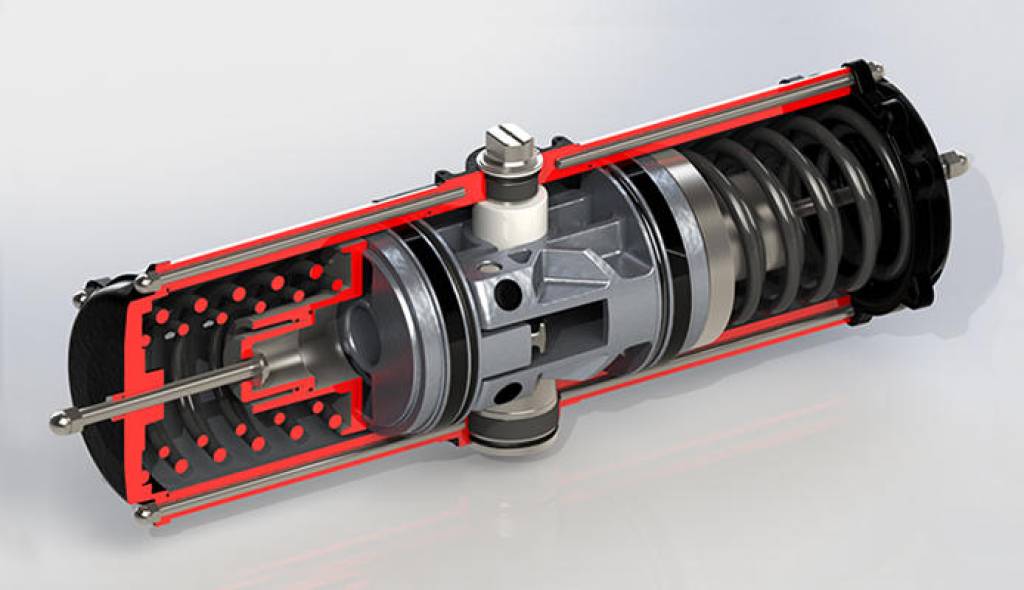

GS1440
GS1920
GS2880
GS4000
Tek etkili pnömatik aktüatör ölçüler GS15 (Nm) ile GS960 (Nm) arası

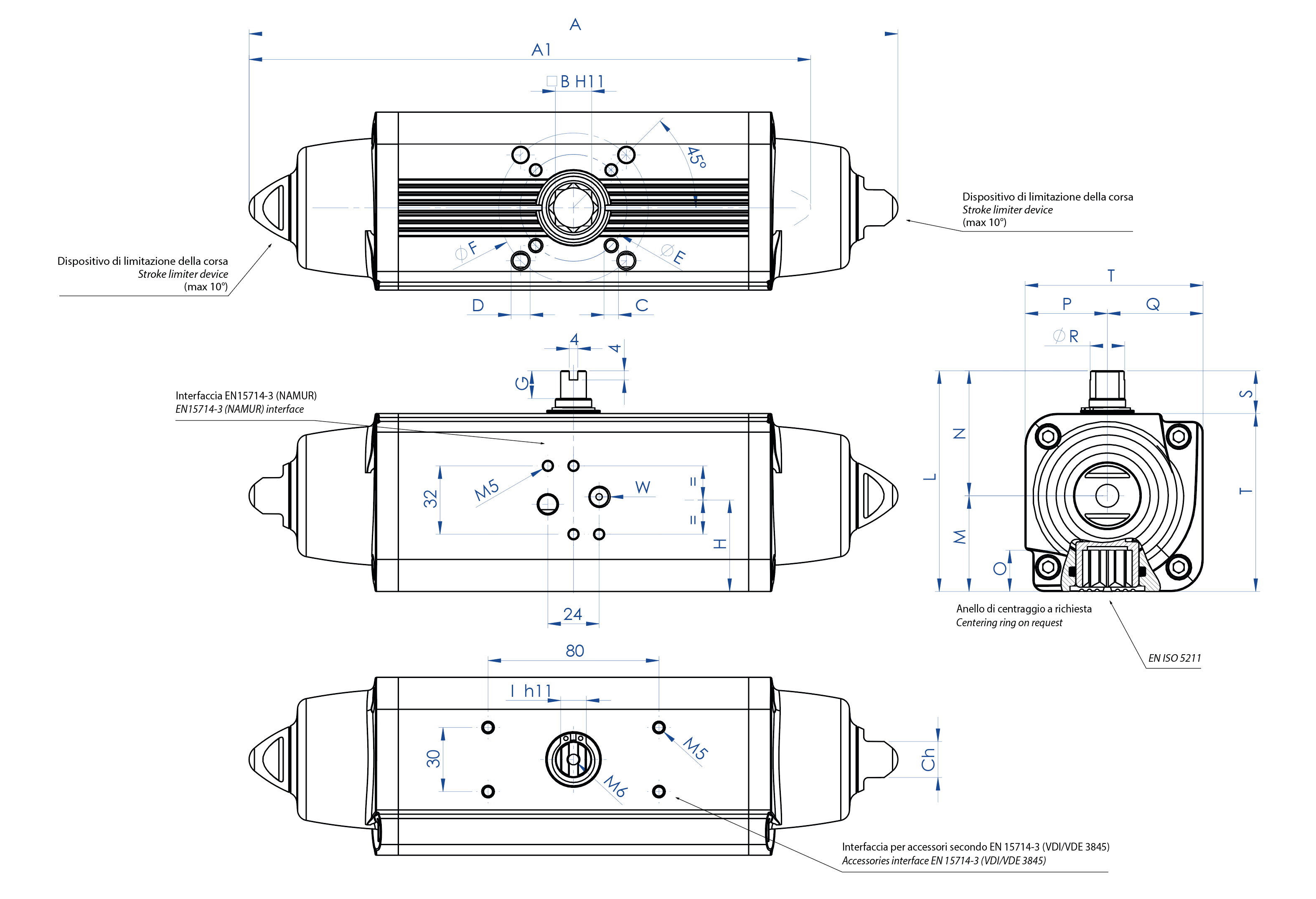

TEKNİK BİLGİ FORMU GS15 (Nm) ile GS53 (Nm) arasında
Kod
GS0015401S
GS0015402S
GS0030401S
GS0030402S
GS0053401S
Yedek keçeler
KGGI0014
KGGI0016
KGGI0060
Ölçü
GS15
GS30
GS53
ISO
F03/F05
F04
F04
F05/F07
F05/F07
A
233,3
233,3
259
259
304,3
A1 (2,8 Bar)
203,8
203,8
228,5
228,5
270,7
B
11
11
14
14
17
C x derinlik
M5x8
M5x8
M5x8
M6x9
M6x9
D x derinlik
M6x9
-
-
M8x12
M8x12
E
36
42
42
50
50
F
50
-
-
70
70
G
10
10
13
13
13
H
30,3
30,3
35,7
35,7
42,8
I
9
9
10
10
12
L
79,2
79,2
90,4
90,4
103,3
M
31,5
31,5
37,7
37,7
44,8
N
47,7
47,7
52,7
52,7
58,5
O
13,2
13,2
16,5
16,5
19,3
P
27,7
27,7
32,7
32,7
38,5
Q
31,5
31,5
37,7
37,7
44,8
R
10,9
10,9
14,5
14,5
16,2
S
20
20
20
20
20
T
59,2
59,2
70,4
70,4
83,3
W (Gaz)
1/8"
1/8"
1/8"
1/8"
1/8"
Ch
13
13
13
13
17
Ağırlık (Kg)
1,2
1,2
1,95
1,95
3
Hava (dm3/devir)
0,09
0,09
0,17
0,17
0,3
H = TABAN PLAKASI SABİTLEMELERİ MERKEZİ
TEKNİK BİLGİ FORMU GS60 (Nm) ile GS360 (Nm) arası
Kod
GS0060401S
GS0090401S
GS0120401S
GS0180401S
GS0240401S
GS0360401S
Yedek keçeler
KGGI0018
KGGI0019
KGGI0020
KGGI0021
KGGI0022
KGGI0023
Ölçü
GS60
GS90
GS120
GS180
GS240
GS360
ISO
F05/F07
F07/F10
F07/F10
F07/F10
F10/F12
F10/F12
A
338,5
393,7
409,6
474
520,5
613
A1 (2,8 Bar)
309,1
341,8
361,6
406,6
454,1
523
B
17
22
22
22
27
27
C x derinlik
M6x9
M8x12
M8x12
M8x12
M10x15
M10x15
D x derinlik
M8x12
M10x15
M10x15
M10x15
M12x18
M12x18
E
50
70
70
70
102
102
F
70
102
102
102
125
125
G
13
16
17
19
19
19,5
H
44,8
54,5
58,1
60
57,4
61,5
I
12
15
15
19
19
22
L
107
137,5
141,1
148
164,9
178
M
46,8
56,5
60,1
62
72,9
78,5
N
60,2
81
81
86
92
99,5
O
19,3
24,8
24,8
24,3
29,5
29,5
P
40,2
51
51
56
62
69,5
Q
46,8
56,5
60,1
62
72,9
78,5
R
18
20,2
22,5
25,5
29
31,8
S
20
30
30
30
30
30
T
87
107,5
111,1
118
134,9
148
W (Gaz)
1/8"
1/8"
1/8"
1/8"
1/4"
1/4"
Ch
17
22
22
22
27
27
Ağırlık(Kg)
3,35
5,9
6,8
8,9
11,8
16,5
Hava (dm3/devir)
0,33
0,55
0,8
1
1,5
2
H = TABAN PLAKASI SABİTLEMELERİ MERKEZİ
TEKNİK BİLGİ FORMU GS480 (Nm) ile GS960 (Nm) arası
Kod
GS0480401S
GS0480402S
GS0720402S
GS0720401S
GS0960402S
GS0960401S
Yedek keçeler
KGGI0024
KGGI0025
KGGI0026
Ölçü
GS480
GS720
GS960
ISO
F10/F12
F14
F12
F14
F12/F16
F14
A
648,2
648,2
798
798
828
828
A1 (2,8 Bar)
563,8
563,8
683
683
714,4
714,4
B
36
36
36
36
46
46
C x derinlik
M10x15
M16x24
M12x18
M16x24
M12x18
M16x24
D x derinlik
M12x18
-
-
-
M20x30
-
E
102
140
125
140
125
140
F
125
-
-
-
165
-
G
19,5
19,5
19,5
19,5
18,5
18,5
H
78
78
86,5
86,5
99,2
99,2
I
24
24
27
27
32
32
L
198
198
216
216
237,7
237,7
M
93,5
93,5
101,5
101,5
114,7
114,7
N
104,5
104,5
114,5
114,5
123
123
O
38,5
38,5
38,5
38,5
48,5
48,5
P
74,5
74,5
84,5
84,5
93
93
Q
93,5
93,5
101,5
101,5
114,7
114,7
R
36,5
36,5
41
41
46
46
S
30
30
30
30
30
30
T
168
168
186
186
207,7
207,7
W (Gaz)
1/4"
1/4"
1/4"
1/4"
1/4"
1/4"
Ch
27
27
36
36
36
36
Ağırlık (Kg)
22,7
22,7
33
33
42
42
Hava (dm3/devir)
2,8
2,8
4,2
4,2
5,9
5,9
H = TABAN PLAKASI SABİTLEMELERİ MERKEZİ

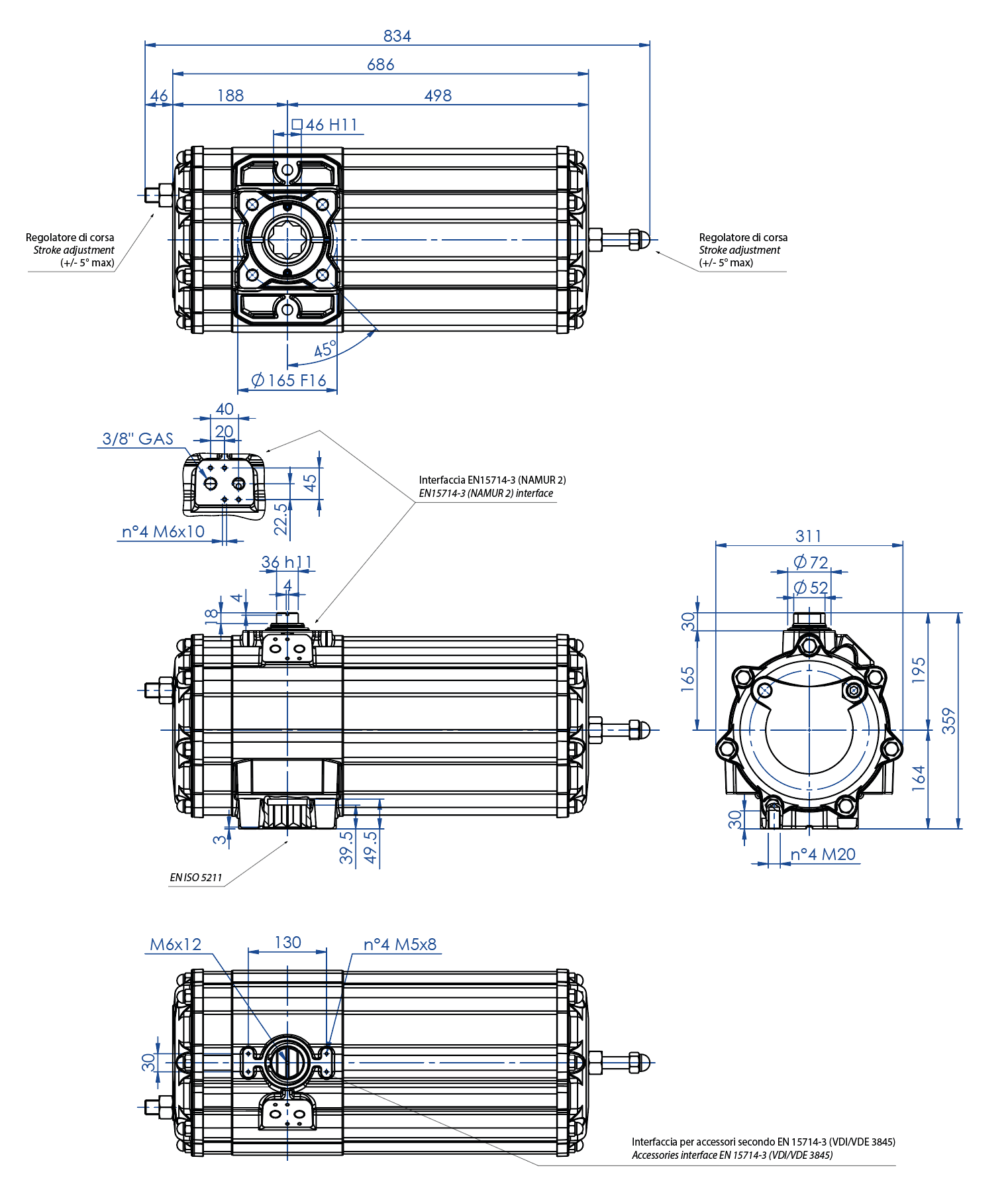

Tek etkili pnömatik aktüatör ölçü GS 1440 (Nm)
TEKNİK BİLGİ FORMU GS 1440 (Nm)
Kod
GS1440E16D8A
Ağırlık [Kg]
74,0
Hava hacmi [dm3/devir]
11,0
Yedek contalar
KGGI0735

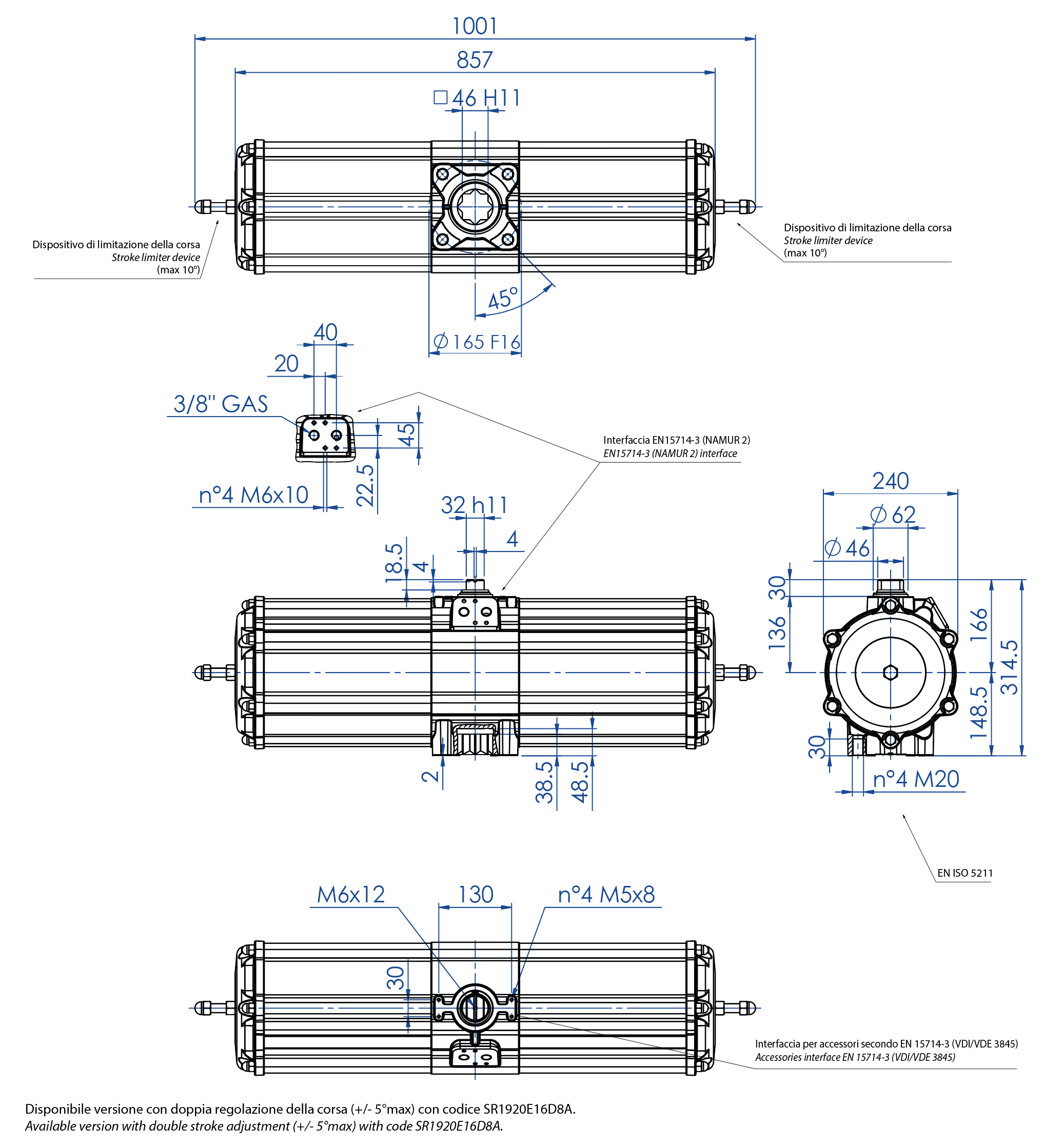

Tek etki ölçü pnömatik aktüatör GS 1920 (Nm)
TEKNİK BİLGİ FORMU GS 1920 (Nm)
Kod
GS1920E1608A
Ağırlık [Kg]
67,0
Hava hacmi [dm3/devir]
12,0
Yedek contalar
KGGI0230

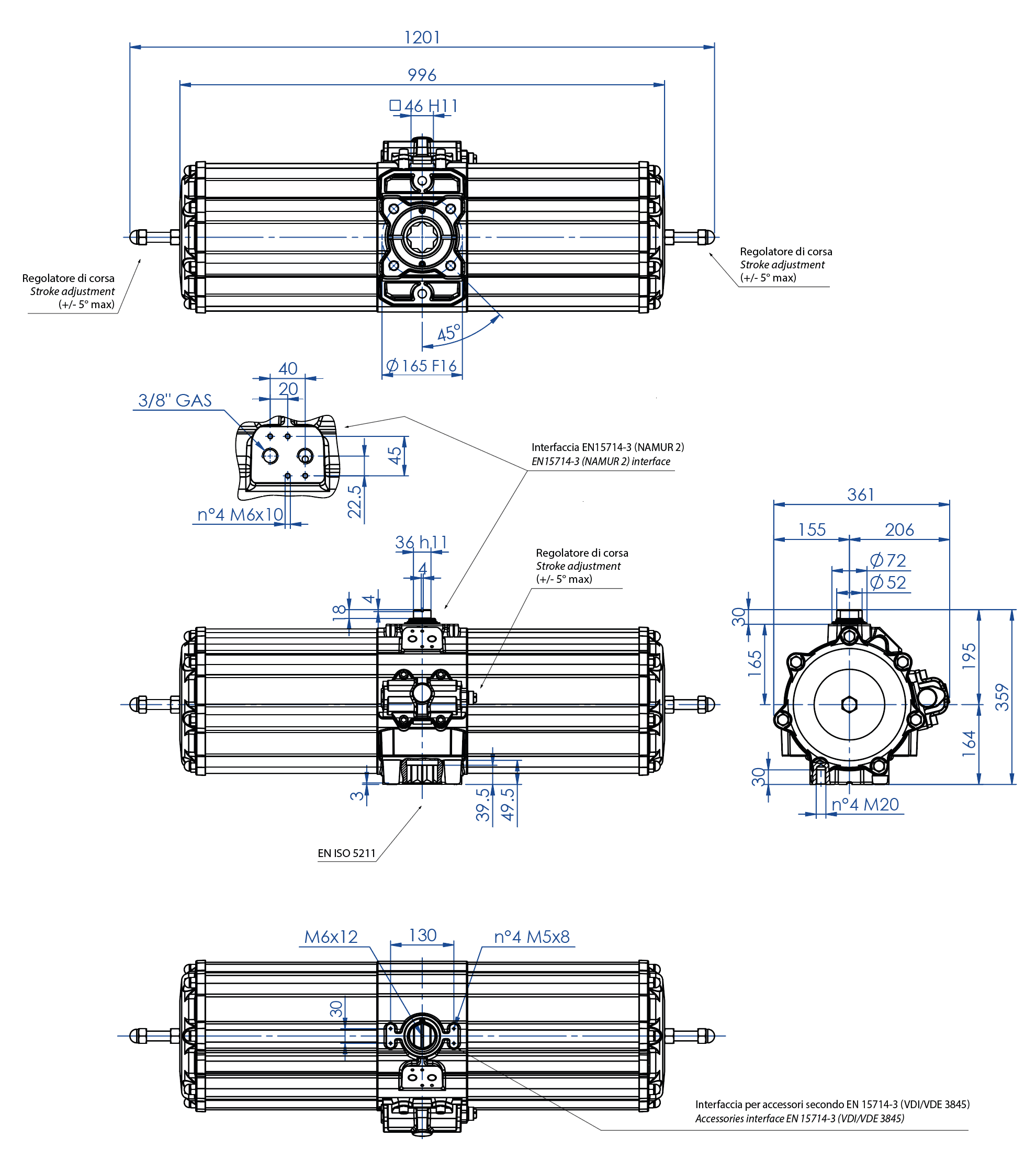

Tek etki ölçü pnömatik aktüatör GS 2880 (Nm)
TEKNİK BİLGİ FORMU GS 2880 (Nm)
Kod
GS2880E16D8A
Ağırlık [Kg]
116,8
Hava hacmi [dm3/devir]
21,0
Yedek contalar
KGGI0535

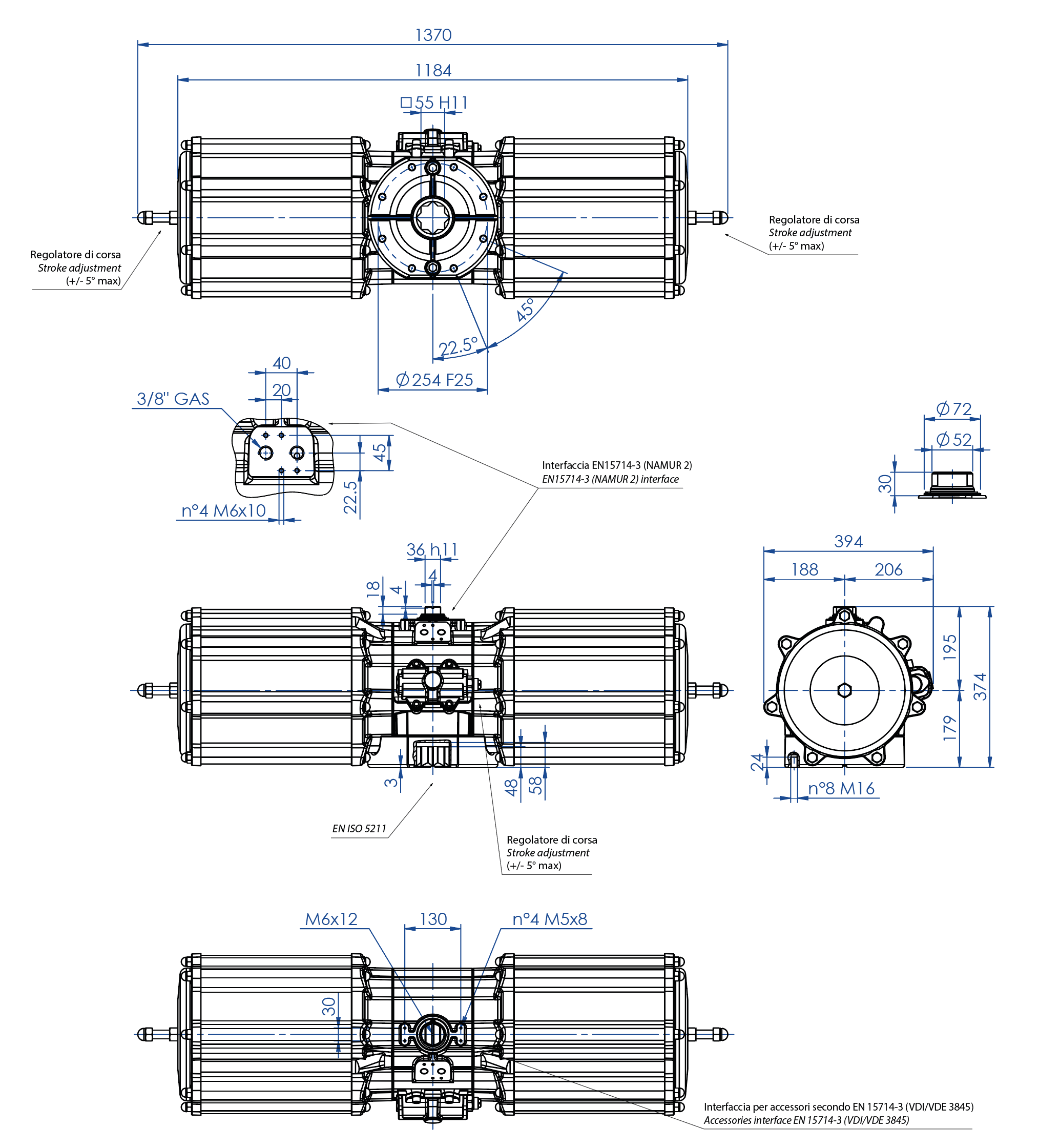

Tek etki ölçü pnömatik aktüatör GS 4000 (Nm)
TEKNİK BİLGİ FORMU GS 4000 (Nm)
Kod
GS4000E25D8A
Ağırlık [Kg]
183,0
Hava hacmi [dm3/devir]
29,1
Yedek contalar
KGGI0540
GS15 - GS960
GS1440
GS1920
GS2880
GS4000

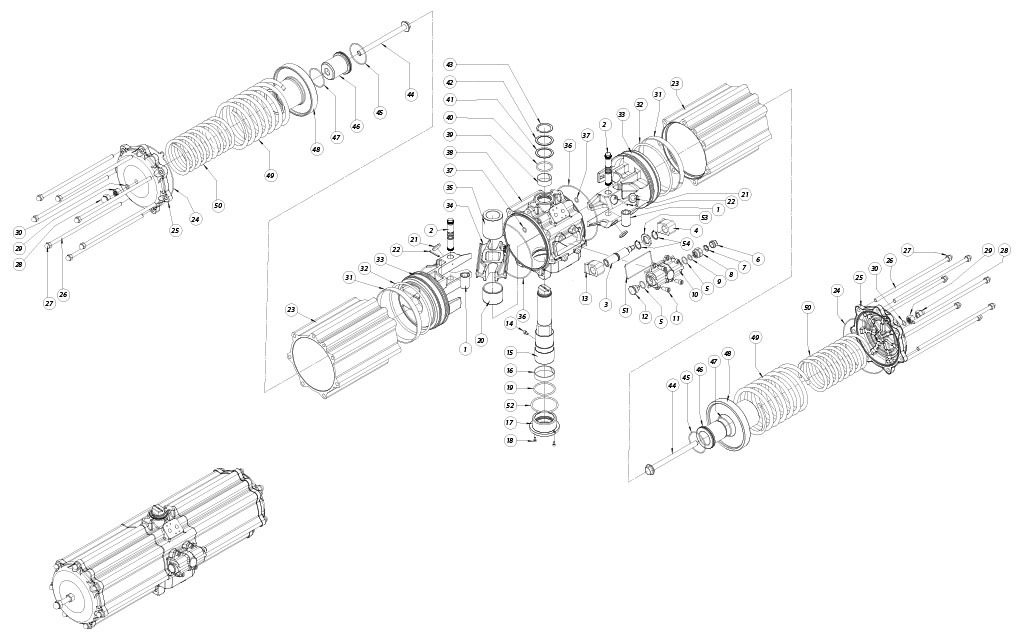

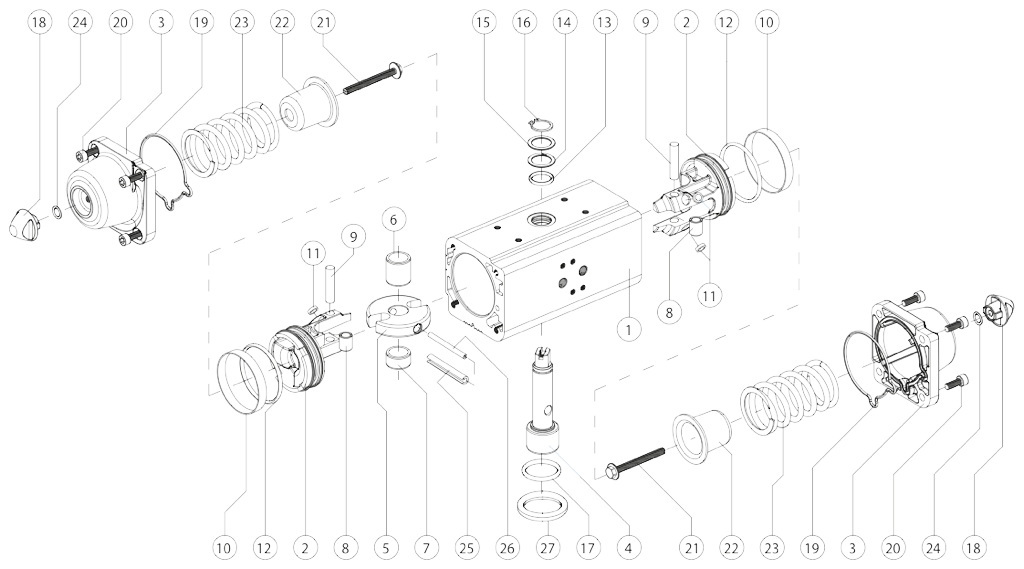

TEK ETKİ ÖLÇÜ PNÖMATİK AKTÜATÖR BİLEŞENLERİ: GS15-GS960
TEK ETKİ ÖLÇÜ PNÖMATİK AKTÜATÖR BİLEŞENLERİ: GS15-GS960
Poz.
Adı:
Q.ty
Malzeme
1
Silindir
1
Alüminyum alaşımı
2
Piston
2
Alüminyum alaşımı
3
Tapa
2
Alüminyum alaşımı
4
Mil
1
Paslanmaz çelik
5
Çatal
1
Çelik alaşımı
6
Kaydırma burcu
1
Asetal reçine
7
Mil desteği
1
Asetal reçine
8
Ara burcu
2
Çelik alaşımı
9
Pim
2
Çelik alaşımı
10*
Sızdırmaz halkası
2
Poliüretan
11*
Destek diski
4
P.T.F.E. carbo-graphite filled
12*
Piston o-ringi
2
Nitril kauçuk
13
Üst mil o-ringi
1
FKM
14
Dış destek halkası
1
Asetal reçine
15
Şim pulu
1
Paslanmaz çelik
16
Seeger
1
Paslanmaz çelik
17
Alt mil o-ringi
1
FKM
18
Somun
2
Alüminyum alaşımı
19*
Tapa o-ringi
2
Nitril kauçuk
20
Vidalar
8
Paslanmaz çelik
21
Yya takılı vidalar
2
Çelik alaşımı
22
Yay muhafazası
2
Çelik alaşımı
23
Yay
2
Çelik alaşımı
24*
O-ring
2
Nitril kauçuk
25
Dış elastik soket
1
Çelik alaşımı
26
İç elastik soket
1
Çelik alaşımı
27
Merkezleme halkası (OPTIONAL)
1
Alüminyum alaşımı
*Yedek parça kitinin detayları

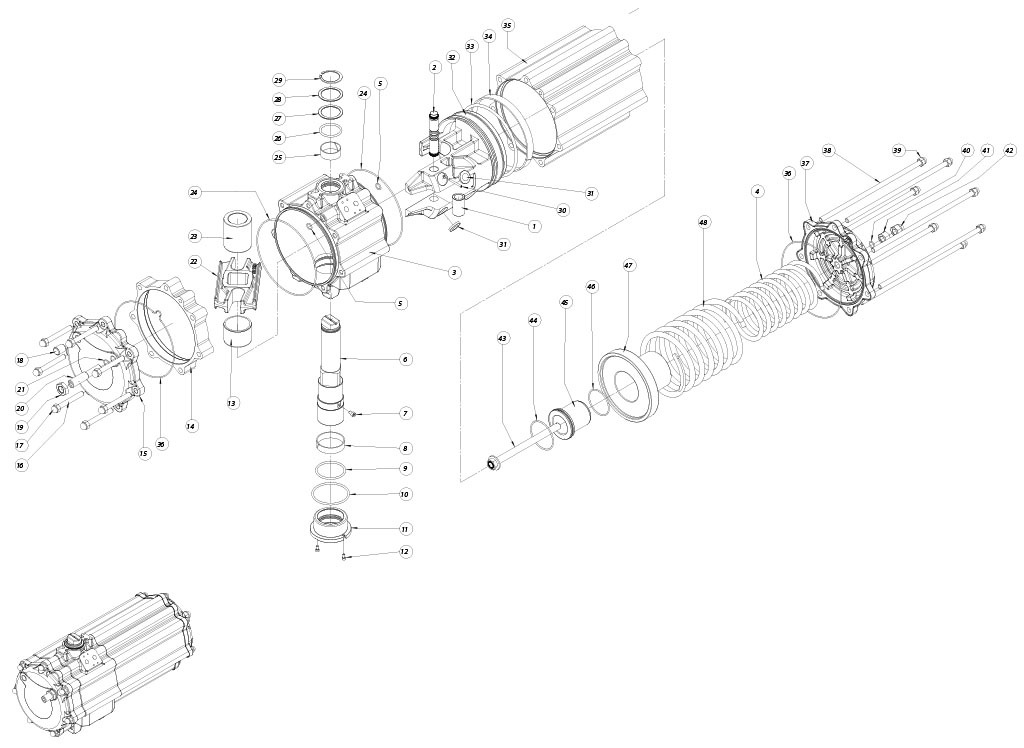

TEK ETKİ ÖLÇÜ PNÖMATİK AKTÜATÖR BİLEŞENLERİ: GS1440
TEK ETKİ ÖLÇÜ PNÖMATİK AKTÜATÖR BİLEŞENLERİ: GS1440
Poz
Adı:
Q.ty
Malzeme
1
Çelik burç
1
Çelik
2
Çelik soket
1
Çelik
3
Gövde
1
Alüminyum
4
İç yay
1
Çelik
5*
O-ring
2
Nitrilic rubber
6
Mil
1
Çelik
7
Anti-ekstrüzyon vidası
1
Çelik
8*
Alt destek
1
P.T.F.E. carbo-graphite filled
9*
O-ring
1
FKM
10*
O-ring
1
FKM
11
Alt destek ara burcu
1
Alüminyum
12
Burç vidası
2
Çelik
13
Kaydırma burcu
1
Asetal reçine
14
Ara parça
1
Alüminyum
15
Tapa
1
Alüminyum
16
Montaj vidası
7
Çelik
17
Başlık somunu
7
Çelik
18
Pim (tapa)
1
Çelik
19
Somun
1
Çelik
20
Ayar pimi
1
Çelik
21*
O-ring
1
Nitrilic rubber
22
Çatal
1
Çelik
23
Kaydr./dest. burcu
1
Asetal reçine
24*
O-ring
2
Nitrilic rubber
25*
Üst destek
1
P.T.F.E. carbo-graphite filled
26*
O-ring
1
FKM
27*
Dış destek halkası
1
Asetal reçine
28
Şim pulu
1
Çelik
29
Seeger
1
Çelik
30
Anti-ekstrüzyon soketi
1
Çelik
31*
Diskler
2
Asetal reçine
32
Piston
1
Alüminyum
33*
O-ring
1
Nitrilic rubber
34*
Kılavuz halka
1
P.T.F.E. Karbon grafit dolgulu
35
Yan silindir
1
Çelik
36*
O-ring
2
Nitrilic rubber
37
Tapa
1
Çelik
38
Montaj vidası
7
Çelik
39
Başlık somunu
7
Çelik
40*
O-ring
1
Nitrilic rubber
41
Somun
1
Çelik
42
Başlık somunu
1
Çelik
43
Yay takılı vida
1
Çelik
44
O-ring
1
Nitrilic rubber
45
Küçük yay. ....
1
Alüminyum
46
O-ring
1
Nitrilic rubber
47
Büyük yay ....
1
Alüminyum
48
Dış yay
1
Çelik
* Yedek parça kitinin detayları.

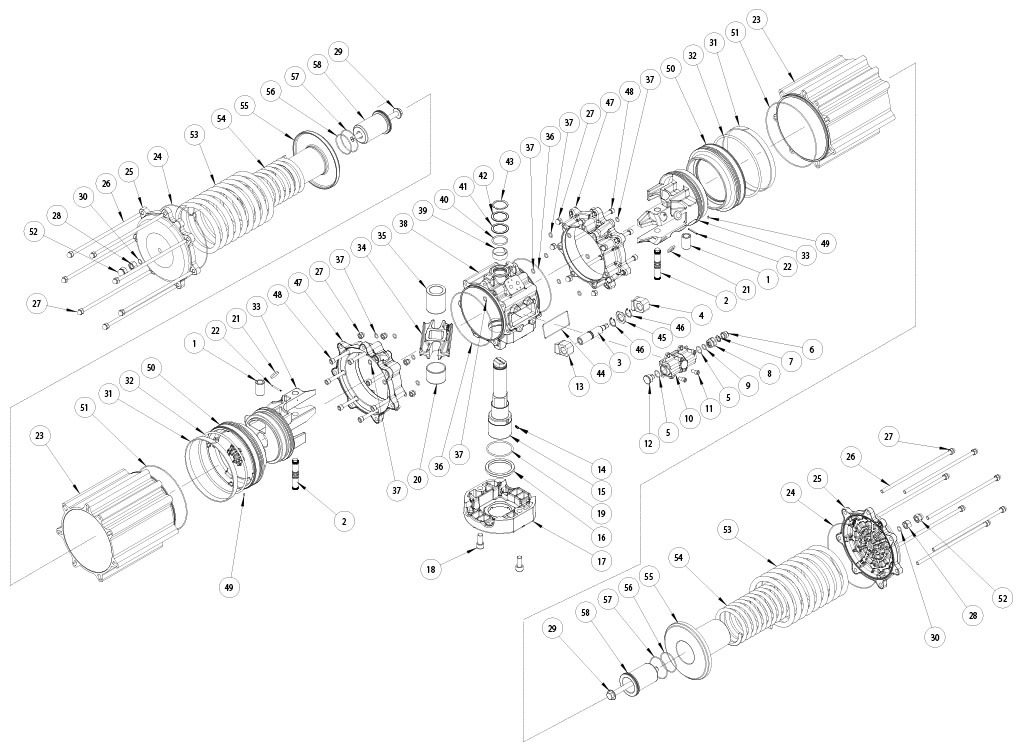

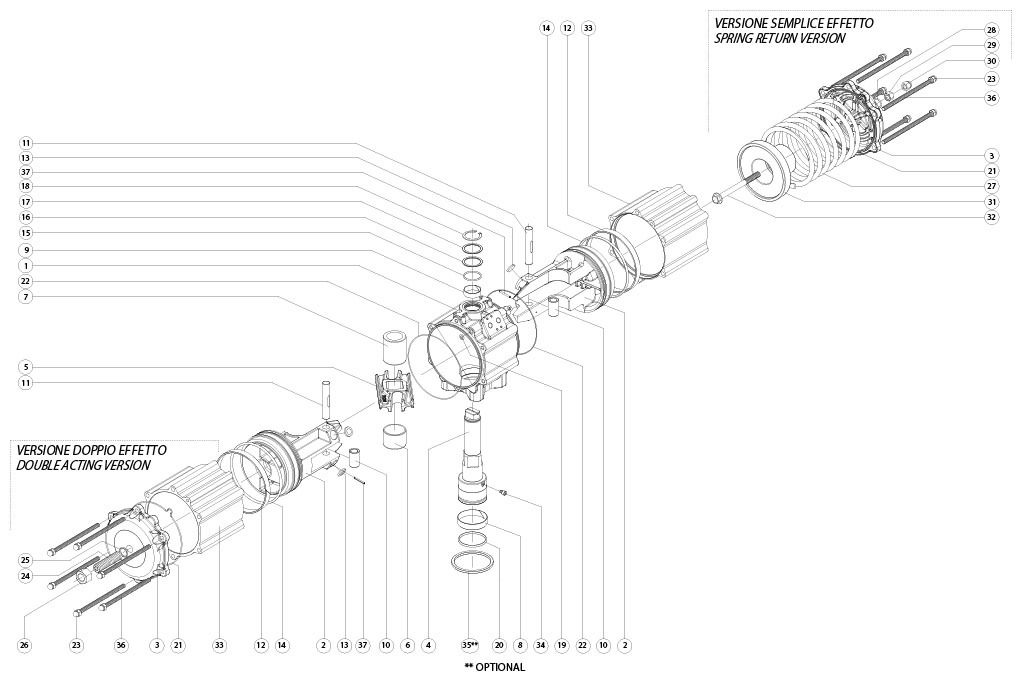

TEK ETKİ ÖLÇÜ PNÖMATİK AKTÜATÖR BİLEŞENLERİ: GS1920
TEK ETKİ ÖLÇÜ PNÖMATİK AKTÜATÖR BİLEŞENLERİ: GS1920
Poz.
Adı:
Q.ty
Malzeme
1
Silindir
1
Alüminyum alaşımı
2
Piston
2
Alüminyum alaşımı
3
Tapa
2
Alüminyum alaşımı
4
Mil
1
Paslanmaz çelik
5
Çatal
1
Çelik alaşımı
6
Kaydırma burcu
1
Asetal reçine
7
Kaydırma/destek burcu
1
Asetal reçine
8
Alt destek kelepçesi
1
P.T.F.E. carbo-graphite filled
9
Üst destek kelepçesi
1
P.T.F.E. carbo-graphite filled
10
Çelik burç
2
Çelik alaşımı
11
Çelik soket
2
Çelik alaşımı
12
Kılavuz halka
2
P.T.F.E. Karbon grafit dolgulu
13*
Destek diski
4
Asetal reçine
14*
Piston o-ringi
2
Nitrilic rubber
15*
Destek mil o-ringi
1
FKM
16
Dış destek halkası
1
Asetal reçine
17
Şim pulu
1
Paslanmaz çelik
18
Seeger
1
Paslanmaz çelik
19*
İkincil o-ring
2
Nitrilic rubber
20*
Alt mil o-ringi
1
FKM
21*
Tapa o-ringi
2
Nitrilic rubber
22*
Gövde-silindir o-ringi
2
Nitrilic rubber
23
Başlık somunu
12
Paslanmaz çelik
24
Ayar pimi
2
Paslanmaz çelik
25*
Pim o-ringi
2
Nitrilic rubber
26
Somun
2
Paslanmaz çelik
27
Yay
4
Çelik alaşımı
28*
Ayar o-ringi
2
Nitrilic rubber
29
Somun
2
Paslanmaz çelik
30
Başlık somunu
2
Paslanmaz çelik
31
Yay muhafazası
2
Alüminyum alaşımı
32
Yay takılı vida
2
Paslanmaz çelik
33
Yan silindir
2
Alüminyum alaşımı
34
Yan silindir
1
Paslanmaz çelik
35**
Merkezleme halkası (OPTIONAL)
1
Alüminyum alaşımı
36
Montaj vidası
12
Çelik
37
Anti-ekstrüzyon soketi
2
Çelik alaşımı
* Yedek parça kitinin detayları.
**İSTEĞE BAĞLI
TEK ETKİ ÖLÇÜ PNÖMATİK AKTÜATÖR BİLEŞENLERİ: GS2880
TEK ETKİ ÖLÇÜ PNÖMATİK AKTÜATÖR BİLEŞENLERİ: GS2880
Poz
Adı:
Q.ty
Malzeme
1
Çelik burç
2
Çelik
2
Çelik soket
2
Çelik
3
Ayar vidası
1
Çelik
4
Sol tespit parçası
1
Çelik
5*
O-ring
2
Nitrilic rubber
6
Koruyucu tapa
1
Alüminyum
7
Dönüş önleyici rondela
1
Çelik
8
Geçiş halkası
1
Paslanmaz çelik
9*
O-ring
1
Nitrilic rubber
10
Ayar kapağı
1
Alüminyum
11
Kapak vidası
4
Çelik
12
Kör halka
1
Paslanmaz çelik
13
Sağ tampon
1
Çelik
14
Anti-ekstrüzyon vidası
1
Çelik
15
Mil
1
Çelik
16
Alt destek
1
P.T.F.E. carbo-graphite filled
17
Alt destek ara burcu
1
Alüminyum
18
Burç vidası
2
Çelik
19*
O-ring
1
FKM
20
Kaydırma burcu
1
Asetal reçine
21*
Diskler
4
Asetal reçine
22
Anti-ektrüzyon soketi
2
Çelik
23
Yan silindir
2
Alüminyum
24*
Tapa o-ringi
2
Nitrilic rubber
25
Tapa
2
Alüminyum
26
Montaj vidası
14
Çelik
27
Başlık somunu
14
Çelik
28
Başlık somunu
2
Çelik
29
Somun
2
Çelik
30*
O-ring
2
Nitrilic rubber
31*
Klavuz halka
2
P.T.F.E. Karbon grafit dolgulu
32*
Piston o-ringi
2
Nitrilic rubber
33
Piston
2
Alüminyum
34
Çatal
1
Çelik
35
Kaydır./dest.
1
Asetal reçine
36*
O-ring
2
Nitrilic rubber
37*
O-ring
2
Nitrilic rubber
38
Gövde
1
Alüminyum
39*
Üst destek
1
P.T.F.E. carbo-graphite filled
40*
O-ring
1
FKM
41*
Dış destek halkası
1
Asetal reçine
42
Şim pulu
1
Çelik
43
Seeger
1
Çelik
44
Yay takılı vida
2
Çelik
45*
O-ring
2
Nitrilic rubber
46
Küçük yay.....
2
Alüminyum
47*
O-ring
2
Nitrilic rubber
48
Büyük yay. ....
2
Alüminyum
49
Dış yay
2
Çelik
50
İç yay
2
Çelik
51*
Kapak contası
1
Nitrilic rubber
52*
O-ring
1
FKM
53
Destek rondelası
1
Çelik
54
Seeger
2
Çelik
* Yedek parça kitinin detayları.
TEK ETKİ ÖLÇÜ PNÖMATİK AKTÜATÖR BİLEŞENLERİ: GS4000
TEK ETKİ ÖLÇÜ PNÖMATİK AKTÜATÖR BİLEŞENLERİ: GS4000
Poz.
Adı:
Q.ty
Malzeme
1
Çelik burç
2
Çelik
2
Çelik soket
2
Çelik
3
Ayar vidası
1
Çelik
4
Sol tespit parçası
1
Çelik
5*
O-ring
2
Nitrilic rubber
6
Koruyucu tapa
1
Alüminyum
7
Dönüş önleyici rondela
1
Çelik
8
Geçiş halkası
1
Paslanmaz çelik
9*
O-ring
1
Nitrilic rubber
10
Ayar kapağı
1
Alüminyum
11
Kapak vidası
4
Çelik
12
Kör halka
1
Paslanmaz çelik
13
Sağ tampon
1
Çelik
14
Anti-ekstrüzyon vidası
1
Çelik
15
Mil
1
Çelik
16
Alt destek
1
P.T.F.E. carbo-graphite filled
17
Arayüz F25
1
Alüminyum
18
Arayüz vidası
2
Çelik
19*
O-ring
1
FKM
20
Kaydırma burcu
1
Asetal reçine
21*
Diskler
4
Asetal reçine
22
Anti-ekstrüzyon soketi
2
Çelik
23
Yan silindir
2
Alüminyum
24*
Tapa o-ringi
2
Nitrilic rubber
25
Tapa
2
Alüminyum
26
Montaj vidası
14
Çelik
27
Başlık somunu
28
Çelik
28
Somun
2
Çelik
29
Yay takılı vida
2
Çelik
30*
O-ring
2
Nitrilic rubber
31*
Kılavuz halka
2
P.T.F.E. Karbon grafit dolgulu
32*
Piston o-ringi
2
NBR
33
Piston
2
Alüminyum
34
Çatal
1
Çelik
35
Kaydr./dest. burcu
1
Asetal reçine
36*
O-ring
2
Nitrilic rubber
37*
O-ring
18
Nitrilic rubber
38
Gövde
1
Alüminyum
39*
Üst destek
1
P.T.F.E. carbo-graphite filled
40*
O-ring
1
FKM
41*
Dış destek halkası
1
Asetal reçine
42
Şim pulu
1
Çelik
43
Seeger
1
Çelik
44*
Kapak contası
1
Nitrilic rubber
45
Destek rondelası
1
Çelik
46
Seeger
2
Çelik
47
Silindir rid. flanşı
2
Alüminyum
48
Flanş vidaları
14
Çelik
49
Pim
2
Çelik
50
Piston flanşı
2
Alüminyum
51*
O-ring
2
Nitrilic rubber
52
Başlık somunu
2
Çelik
53
Dış yay
2
Çelik
54
İç yay
2
Çelik
55
Büyük yay ......
2
Alüminyum
56
O-ring
2
Nitrilic rubber
57
O-ring
2
Nitrilic rubber
58
Küçük yay. ....
2
Alüminyum
* Yedek parça kitinin detayları.

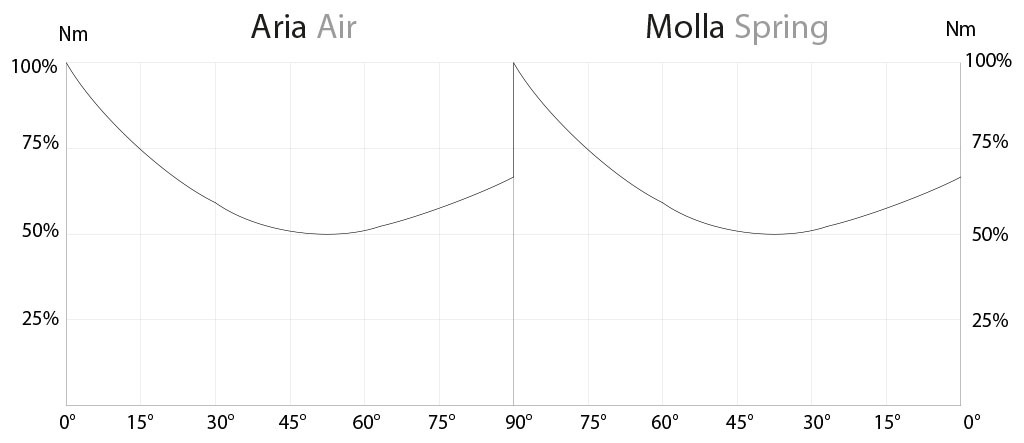

Dönme açısının bir fonksiyonu olarak moment şeması
