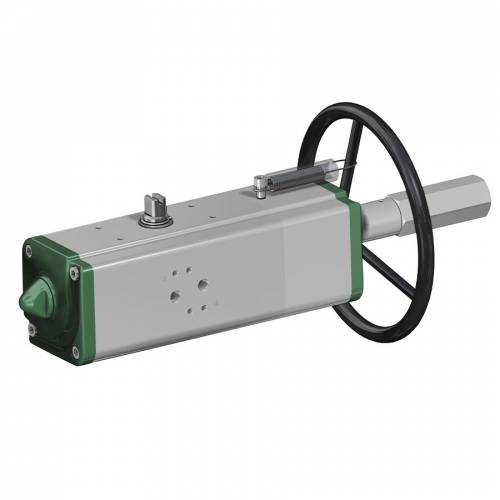

Entegre manuel kontrollü GDV çift etkili pnömatik aktüatör

Makro Pnömatik aktüatörler

Kategori Volan entegreli aktüatörler

BİLGİ İSTEYİN

SAYFAYI YAZDIRIN

KATALOG İNDİRİN ACTUATORS WITH INTEGRATED HANDWHEEL

VERİ SAYFASINI İNDİRİN

GDV060-GDV1920

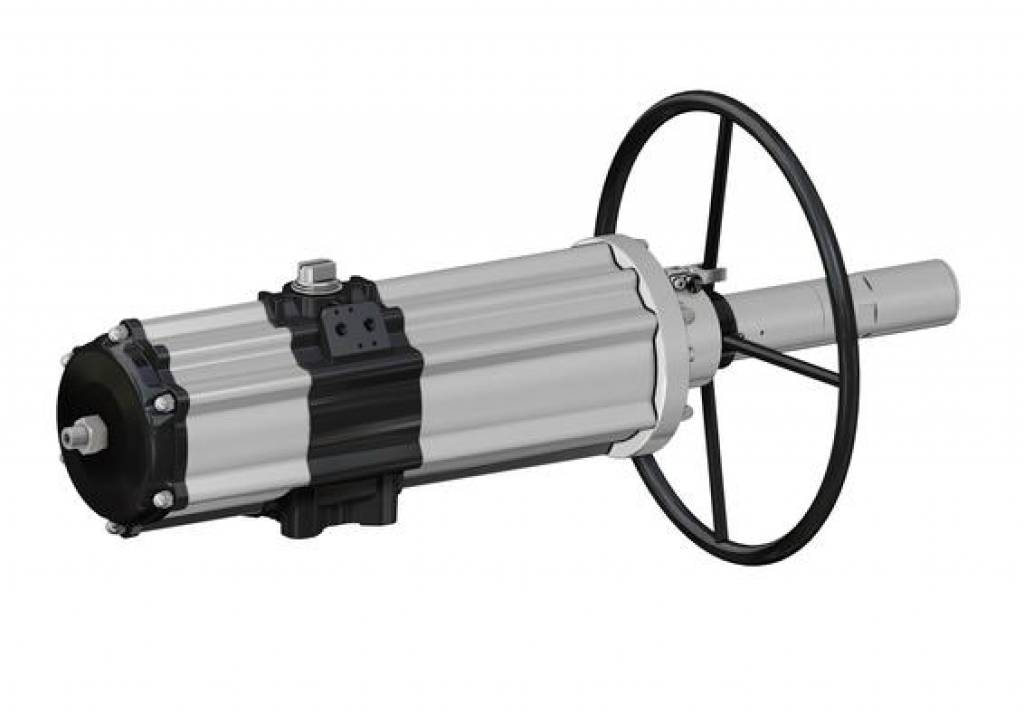

GDV3840

GDV3840


Açık ve kapalı pozisyon

İlk

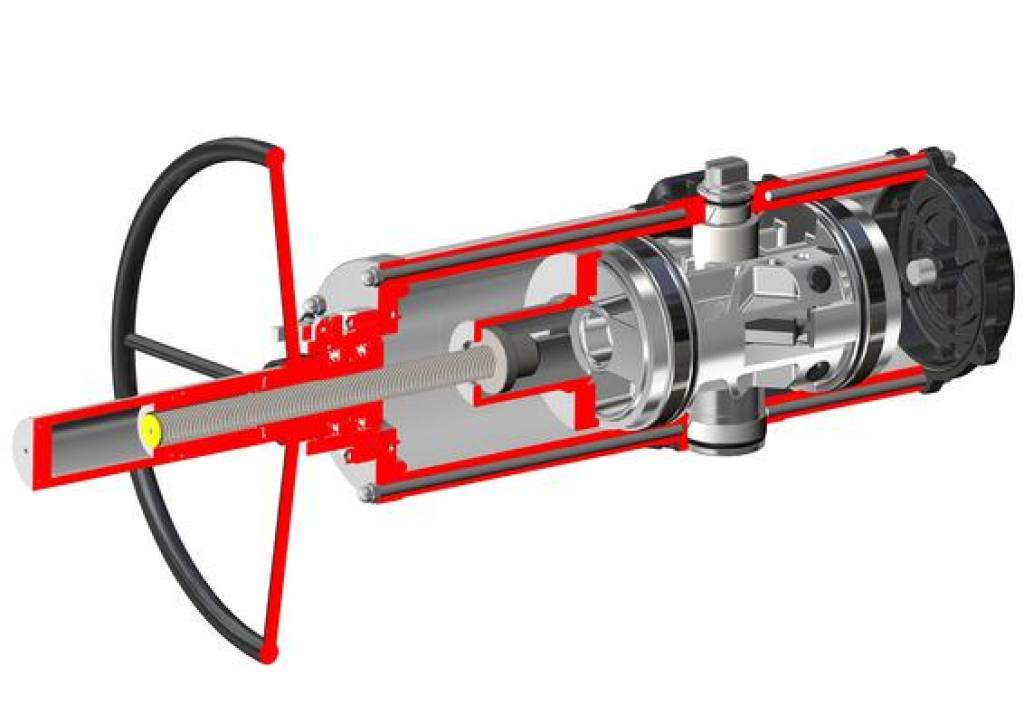

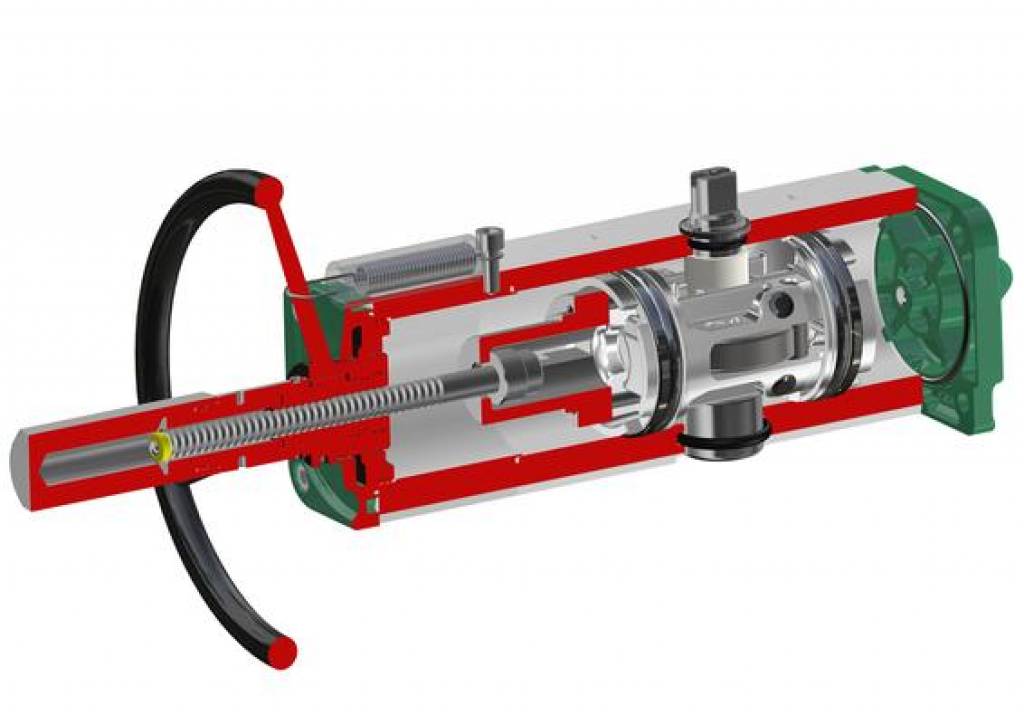

Entegre manuel kontrollü GDV çift etkili pnömatik aktüatör - avantajları -

1.Kendinden yağlamalı, enerjili sızdırmaz ve kayan bantlar
Piston ve silindir arasında daha az sürtünme
Conta uzun süre durduktan sonra bile silindire yapışması önlenir.

2.50 HRC'den büyük çelik sertliği olan yuvalar, burçlar ve soketler

Aktüatör içindeki mevcut kuvvetlere daha fazla mukavemet

3.Yiv ve piston arasındaki yuvarlanma sürtünmesi
Daha az sürtünme

4.Yuvarlanma sürtünmeli iskoç boyunduruğu (doğrusal hareketin bir piston ve dişlisiz mil vasıtasıyla döner harekete dönüşümü).
Piston ile mil arasında daha az sürtünme, parçalarda daha az aşınma
Açma ve kapama sırasında artan dönme momenti
Pinyon ve kremayer aktüatörlere nazaran daha küçük boyutlarda, dolayısıyla daha az alan gerektirir
Pinyon ve kremayer aktüatörlere nazaran daha az ağırlıkta (-30% Kg/Nm) ve bunun sonucunda tesisat yapımında tasarruf
Kompresörde daha düşük çalışma yükü veya kompresörün küçültülen boyutlarda kullanılması olasılığıyla pinyon ve kremayer aktüatörlere nazaran daha az hava tüketimi (% -40 hava cm3/Nm çift etkili ve %-20 hava cm3/Nm tek etkili)

5.Haddelenmiş silindir
Düşük yüzey pürüzlülüğü sayesinde enerjili bantlarda daha az aşınma

6.Stainless steel shaft
Higher corrosion resistance

GD15 ile entegre NAMUR solenoit vana arayüzü
İlave taban plakası gerektirmez

Üretim süreci tümüyle ACTUATECH’de gerçekleşmektedir
Tüm işlem aşamalarında maksimum kontrol

ATEX Sertifikası
Potansiyel olarak patlayıcı ortamlarda montaja olanak sağlar

SIL 3'e kadar sertifikalı
Yüksek düzeyde işlevsel güvenlik garantisi

TEKNİK BİLGİLER
60 Nm ile 3840 Nm arasında moment
Bağlantı flanşı: EN ISO 5211
F05 - F07 - F10 - F12 - F14 - F16
EN 15714-3 standardına uygun
Dönme açısı: 92° (-1°, +91°)
Dönme momenti: Besleme basıncı ile doğrudan orantılı; tabloya bakınız
GDV aktüatörlerinin standart versiyonunun kodunda başlangıç torku 5,6 bar basınçta Nm olarak gösterilir.
2014/34 / EU direktifine uygun ATEX versiyonu

ÇALIŞMA KOŞULLARI
Sıcaklık: -20°C ile +80°C arası (Özel versiyonlar: Yüksek sıcaklık: -20° C ila +150° C; düşük sıcaklık: -50°C +60°C)
Nominal basınç: 5,6 bar; Maksimum çalışma 8.4 bar
Besleme sıvısı: kuru olarak filtrelenmiş basınçlı yağlı ya da yağlı olmayan hava
Yağlama durumunda, deterjan içermeyen veya NBR uyumlu yağ kullanınız

Gerekirse, çeyrek tur yapabilen pnömatik aktüatörümüz manuel işlemle donatılabilir
Cihaz, hem Çift etkili versiyona hem de Tek Etkili versiyona entegre edilebilir
Sistemin düzgün çalışması ve cihazın mekanik sağlamlığı için, manüel çalıştırma düzeneğini kullanma yoluyla herhangi bir işlem yapmadan önce, pnömatik aktüatörün basınçlı hava besleme hatlarından çıkarılmasının sağlanması önem arz etmektedir
Manüel işlem cihazı, pnömatik aktüatörün birincil mekanik şanzımanı üzerinde ekilidir ve EN 12570 standardına uygun el çarkına uygulanan dönme momentleri varken, aktüatörün kendisinin nominal dönme momenti ile aynı değerde çıkış momentleri üretir

GDV60 ÷ GDV1920

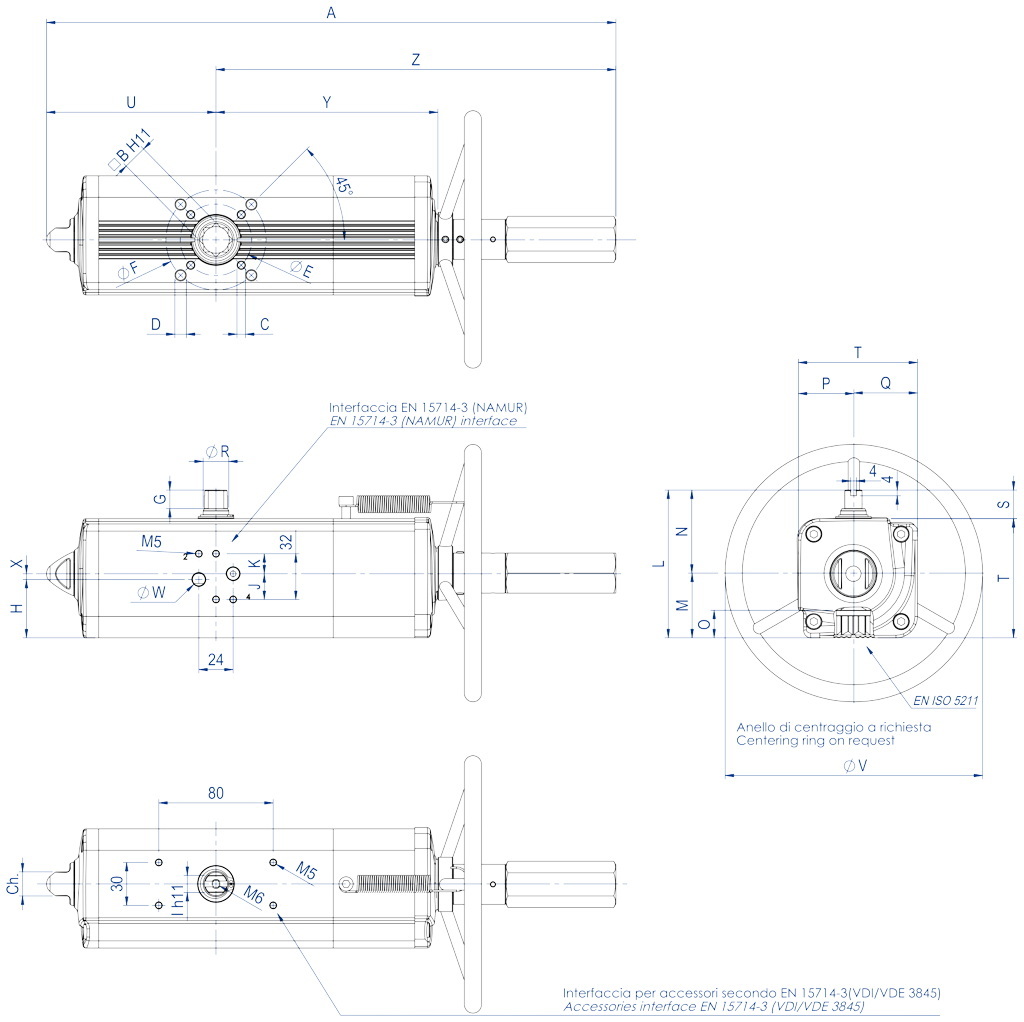

TEKNİK BİLGİ FORMU GDV 60 ÷ GDV 480
Kod	GDV0060411S	GDV0060412S	GDV0106411S	GDV0120411S	GDV0180411S	GDV0240411S	GDV0360411S	GDV0480411S
Conta kiti	KGGI0016VX	KGGI0016VX	KGGI0060VX	KGGI0018VX	KGGI0019VX	KGGI0020VX	KGGI0021VX	KGGI0022VX
Ölçü	GDV 60	GDV 60	GDV 106	GDV 120	GDV 180	GDV 240	GDV 360	GDV 480
ISO	F04	F05/F07	F05/F07	F05/F07	F07/F10	F07/F10	F07/F10	F10/F12
A	362,3	362,3	397,8	410,5	483	510,5	567,6	634,4
B	14	14	17	17	22	22	22	27
C x derinlik	M5x8	M6x9	M6x9	M6x9	M8x12	M8x12	M8x12	M10x15
D x derinlik	-	M8x12	M8x12	M8x12	M10x15	M10x15	M10x15	M12x18
E	42	50	50	50	70	70	70	102
F	-	70	70	70	102	102	102	125
G	13	13	13	13	16	17	19	19
H	33,7	33,7	40,8	42,8	52,5	56,1	58	57,4
J	18	18	18	18	18	18	18	16
K	14	14	14	14	14	14	14	16
I	10	10	12	12	15	15	19	19
L	90,4	90,4	103,3	107	137,5	141,1	148	164,9
M	37,7	37,7	44,8	46,8	56,5	60,1	62	72,9
N	52,7	52,7	58,5	60,2	81	81	86	92
O	16,5	16,5	19,3	19,3	24,8	24,8	24,3	29,5
P	32,7	32,7	38,5	40,2	51	51	56	62
Q	37,7	37,7	44,8	46,8	56,5	60,1	62	72,9
R	14,5	14,5	16,2	18	20,2	22,5	25,5	29
S	20	20	20	20	30	30	30	30
T	70,4	70,4	83,3	87	107,5	111,1	118	134,9
U	99	99	118,5	122,1	144,9	156,8	169,6	193,8
V	180	180	180	180	220	220	300	300
W (Gaz)	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"	1/4"
X	4	4	4	4	4	4	4	-
Y	137,6	137,6	154,8	163,9	183,5	199,1	220,8	236,4
Z	263,3	263,3	279,3	288,4	338,1	353,7	398	440,6
Ch	13	13	17	17	22	22	22	27
Devir sayısı*	11	11	13	14	16	18	15	16
Ağırlık (Kg)	2,8	2,8	4	4,5	6	8	10,2	13,2
Hava (dm³/devir)	0,3	0,3	0,7	0,59	1,2	1,65	2,3	3,2

* Doğal pozisyondan başlayarak kapa./açma. Amaçlı teorik devir sayısı

TEKNİK BİLGİ FORMU GDV 720 ÷ GDV 1920
Kod	GDV0720411S	GDV0960411S	GDV0960412S	GDV1440411S	GDV1440412S	GDV1920411S	GDV1920412S
Conta kiti	KGGI0023VX	KGGI0024VX		KGGI0025VX		KGGI0026VX
Ölçü	GDV 720	GDV 960		GDV 1440		GDV 1920
ISO	F10/F12	F10/F12	F14	F14	F12	F14	F12/F16
A	720,1	758	758	919,9	919,9	954,1	954,1
B	27	36	36	36	36	46	46
C x derinlik	M10x15	M10x15	M16x24	M16x24	M12x18	M16x24	M12x18
D x derinlik	M12x18	M12x18	-	-	-	-	M20x30
E	102	102	140	140	125	140	125
F	125	125	-	-	-	-	165
G	19,5	19,5	19,5	19,5	19,5	18,5	18,5
H	61,5	78	78	86,5	86,5	99,2	99,2
J	16	16	16	16	16	16	16
K	16	16	16	16	16	16	16
I	22	24	24	27	27	32	32
L	178	198	198	216	216	237,7	237,7
M	78,5	93,5	93,5	101,5	101,5	114,7	114,7
N	99,5	104,5	104,5	114,5	114,5	123	123
O	29,5	38,5	38,5	38,5	38,5	48,5	48,5
P	69,5	74,5	74,5	84,5	84,5	93	93
Q	78,5	93,5	93,5	101,5	101,5	114,7	114,7
R	31,8	36,5	36,5	41	41	46	46
S	30	30	30	30	30	30	30
T	148	168	168	186	186	207,7	207,7
U	216,6	239,7	239,7	283,5	283,5	300,4	300,4
V	350	350	350	400	400	400	400
W (Gaz)	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"
X	-	-	-	-	-	-	-
Y	282,3	297,1	297,1	365,6	365,6	382,9	382,9
Z	503,5	518,3	518,3	636,4	636,4	653,7	653,7
Ch	27	27	27	36	36	36	36
Devir sayısı*	19	20		25		26
Ağırlık (Kg)	17,8	23,8		33,6		43
Hava (dm³/devir)	4,6	6,05		9,7		12,9

* Doğal pozisyondan başlayarak kapa./açma. Amaçlı teorik devir sayısı

GDV3840

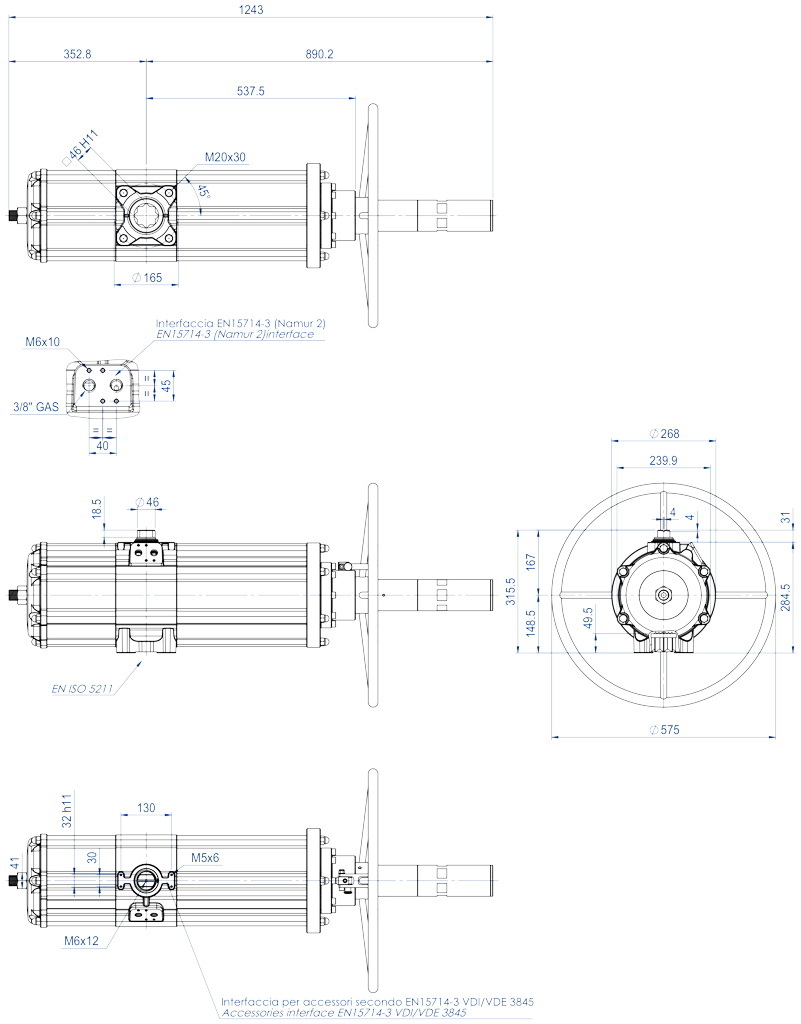

TEKNİK BİLGİ FORMU GDV 3840
Kod	GDV3840E1600A
Conta kiti	KGGI0130VX
Ölçü	GDV 3840
ISO	F16
Devir sayısı*	30
Ağırlık (Kg)	75
Hava (dm³/devir)	24,3

* Doğal pozisyondan başlayarak kapa./açma. Amaçlı teorik devir sayısı

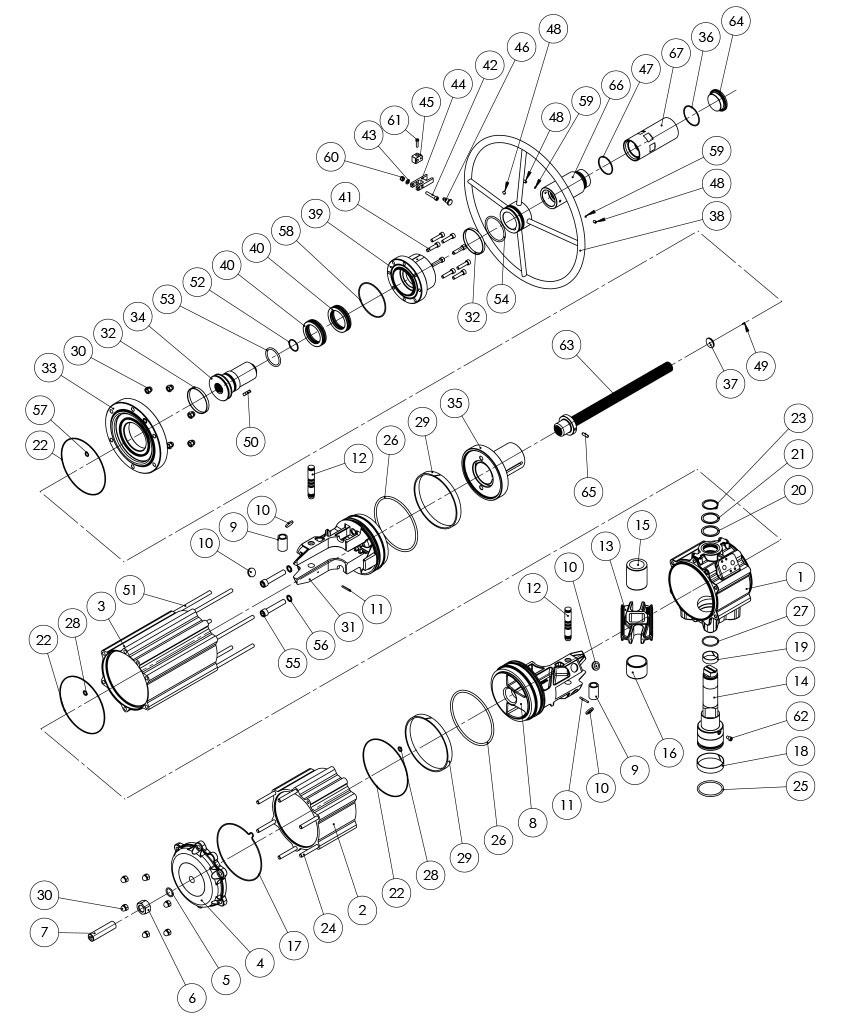

ENTEGRE MANÜEL KONTROLLÜ ÇİFT ETKİLİ PNÖMATİK AKTÜATÖR BİLEŞENLERİ - ÖLÇÜ GDV1920'YA KADAR

Entegre manuel kontrollü GDV çift etkili pnömatik aktüatör - malzemeler - ENTEGRE MANÜEL KONTROLLÜ ÇİFT ETKİLİ PNÖMATİK AKTÜATÖR BİLEŞENLERİ - ÖLÇÜ GDV1920'YA KADAR

GDV1920’ YA KADAR MALZEMELER
Poz	Adı:	Q.	Malzeme
1	Vida	1	Paslanmaz çelik
2*	Makaralı rulman rondelaları	4	Çelik alaşımı
3*	Makaralı rulmanlar	2	Çelik alaşımı
4	Flanş	1	Alüminyum alaşımı
5	Merkezleme halkası (Sadece GDV720 için)	1	Alüminyum alaşımı Aluminium
6*	O'ring (Sadece GDV720 için)	1	Nitril kauçuk
7*	O'ring	2	Nitril kauçuk
8*	O'ring	1	Nitril kauçuk
9*	O'ring	1	Nitril kauçuk
10*	O'ring	1	Nitril kauçuk
11	Vida	1	Paslanmaz çelik
12	Yay	1	Paslanmaz çelik
13	Ara silindir parçası	1	Alüminyum alaşımı
14*	O'ring	1	Nitril kauçuk
15*	Sızdırmazlık tapası	1	Pirinç+Nitril kauçuk
16	Tapa (değiştirilmiş)	1	Alüminyum alaşımı
17	Vida	4	Paslanmaz çelik
18*	O'ring	1	Nitril kauçuk
19	Manevra el çarkı	1	Çelik alaşımı
20	Pim	2	Paslanmaz çelik
21	Koruyucu boru	1	Alüminyum alaşımı
22	Şeffaf boru	1	PVC
23	Koruyucu tapa	1	Alüminyum alaşımı
24	Anahtarlar	1	Çelik alaşımı
25*	Perçin	1	Çelik alaşımı
26*	Gösterge	1	Polipropilen
27	Manevra sonsuz vidası	1	Çelik alaşımı
28	Dişli burç (Sadece GDV480 için)	2	Paslanmaz çelik
29	Özel yay muhafazası	1	Alüminyum alaşımı
30	Soket	1	Çelik alaşımı
31	Manevra vidası	1	Çelik alaşımı
32*	sızdırmazlık halkası (piston)	2	Poliüretan
33*	Piston o’ringi	2	Nitril kauçuk
34	Piston (değiştirilmiş)	1	Alüminyum alaşımı
35*	Destek diski	4	P.T.F.E. carbo-graphite filled
36	Ara burcu	2	Çelik alaşımı
37	Pim	2	Çelik alaşımı
38*	Conta	2	Alaşım Çelik+Nitril kauçuk
39	Vida	2	Paslanmaz çelik
40	Çatal	1	Çelik alaşımı
41	Mil desteği	1	Asetalik reçine
42	Dış elastik soket	1	Çelik alaşımı
43	İç elastik soket	1	Çelik alaşımı
44	Mil	1	Paslanmaz çelik
45	Kaydırma burcu	1	Asetalik reçine
46	Alt mil o-ringi	1	FKM
47	Silindir	1	Alüminyum alaşımı
48	Üst mil o-ringi	1	FKM
49	Dış destek halkası	1	Asetalik reçine
50	Rondela	1	Paslanmaz çelik
51	Seeger	1	Paslanmaz çelik
52	Piston (Standart)	1	Alüminyum alaşımı
53*	Tapa o-ringi	1	Nitril kauçuk
54	Tapa (Standart)	1	Alüminyum alaşımı
55	Vi	4	Paslanmaz çelik
56*	O'ring	1	Nitril kauçuk
57	Pim	1	Paslanmaz çelik
58	Somun	1	Alüminyum alaşımı
59	O-ring ek parçası	1	Paslanmaz çelik
* Yedek parça kitinin detayları.

ENTEGRE MANÜEL KONTROLLÜ ÇİFT ETKİLİ PNÖMATİK AKTÜATÖR BİLEŞENLERİ - ÖLÇÜ GDV3840

GDV3840 MALZEMELERİ
Poz.	Adı:	Q.ty	Malzeme
1	Silindir	1	Alüminyum alaşımı
2	Yan silindir	1	Alüminyum alaşımı
3	Yan silindir	1	Alüminyum alaşımı
4	Tapa (Standart)	1	Alüminyum alaşımı
5*	O'ring	1	Nitril kauçuk
6	Somun	1	Paslanmaz çelik
7	Pim	1	Paslanmaz çelik
8	Piston (Standart)	1	Alüminyum alaşımı
9	Ara burcu	2	Çelik alaşımı
10*	Destek diski	4	Asetal reçine
11	Soket	2	Çelik alaşımı
12	Pim	2	Çelik alaşımı
13	Çatal	1	Çelik alaşımı
14	Mil	1	Paslanmaz çelik
15	Kaydırma burcu	1	Asetal reçine
16	Mil desteği	1	Asetal reçine
17*	Tapa o-ringi	1	Nitril kauçuk
18*	Burç (alt mil)	1	P.T.F.E. carbo-graphite filled
19*	Burç (üst mil)	1	P.T.F.E. carbo-graphite filled
20*	Dış destek halkası	1	Asetal reçine
21	Rondela	1	Paslanmaz çelik
22*	O'ring	3	Nitril kauçuk
23	Seeger	1	Paslanmaz çelik
24	Vida	6	Paslanmaz çelik
25*	Alt mil o-ringi	1	FKM
26*	Piston o-ringi	2	Nitril kauçuk
27*	Üst mil o-ringi	1	FKM
28*	O'ring	2	Nitril kauçuk
29*	Klavuz halka	2	P.T.F.E. Karbon grafit dolgulu
30	Somun	12	Paslanmaz çelik
31	Piston (değiştirilmiş)	1	Alüminyum alaşımı
32*	Rulman (El çarkı)	2	Poliüretan
33	Tapa (değiştirilmiş)	1	Alüminyum alaşımı
34	Manevra sonsuz vidası	1	Çelik alaşımı
35	Özel yay muhafazası	1	Çelik alaşımı
36*	O'ring	1	Nitril kauçuk
37*	Gösterge Indicator	1	Polipropilen
38	Manevra el çarkı	1	Çelik alaşımı
39	Flanş	1	Alüminyum alaşımı
40*	Rulman	2	Çelik alaşımı
41	Vida	8	Paslanmaz çelik
42	Vida	1	Paslanmaz çelik
43	Rondela	1	Paslanmaz çelik
44	Çatal kapatma	1	Alüminyum alaşımı
45	Çatal destek	1	Alüminyum alaşımı
46	Asma kilit	1	Paslanmaz çelik
47*	O'ring	1	Nitril kauçuk
48	Vida	3	Paslanmaz çelik
49*	Perçin Rivet	1	Paslanmaz çelik
50	Anahtarlar	1	Paslanmaz çelik
51	Vida	6	Çelik alaşımı
52*	O'ring	1	Nitril kauçuk
53*	O'ring	1	Nitril kauçuk
54*	O'ring	1	Nitril kauçuk
55	Vida	2	Paslanmaz çelik
56*	Conta	2	Alaşım Çelik+Nitril kauçuk
57*	O'ring	1	Nitril kauçuk
58*	O'ring	1	Nitril kauçuk
59*	Tapa	2	P.T.F.E
60	Somun	1	Paslanmaz çelik
61	Vida	1	Paslanmaz çelik
62	Emniyet vidası	1	Paslanmaz çelik
63	Manevra vidası	1	Paslanmaz çelik
64	Koruyucu tapa	1	Alüminyum alaşımı
65	Soket	1	Paslanmaz çelik
66	Koruyucu boru	1	Alüminyum alaşımı
67	Çıkarılabilir koruyucu boru	1	Alüminyum alaşımı
* Yedek parça kitinin detayları.

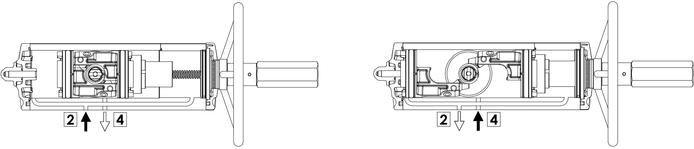

Entegre manüel kontrole sahip aktüatör çalışma şeması

Entegre manüel kumandalı aktüatör çalıştırma şeması

Sol çizimler = vana açık konumda
Sağ çizimler = vana kapalı konumda

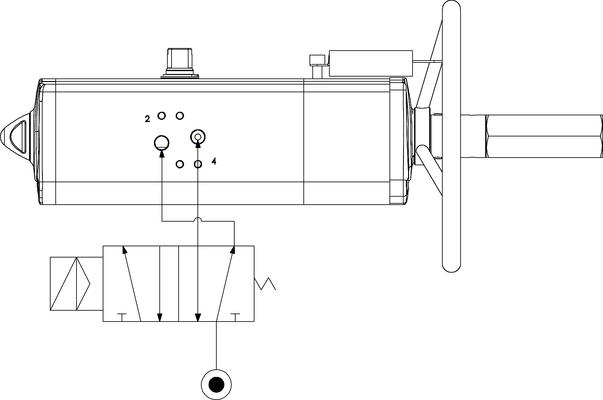

Tipik hava bağlantı şeması
Port 2, silindirin yan odalarına bağlanır: port 2'ye basınçlı hava sağlayarak, Standart Çift Etkili aktüatörün transmisyon mili açmak için saat yönünün tersine döner. Port 4, ara bölme ile bağlantılıdır ve basınç altındayken mil açması için saat yönünde döner. Aktüatör çalıştırma işlevselliğinin uzaktan kontrolü, solenoid vanayı VDE/VDI 3845 NAMUR aktüatörün standart arayüzüne doğrudan bağlayarak veya 2 ve 4 numaralı bağlantı noktalarına vidalanmış borular aracılığıyla gerçekleştirilmelidir (ayrı bir elektrik kabinine bağlı olarak).
Uluslararası ISO 5599-2 standardına uygun olarak, aktüatör hava portu bağlantılarının pozisyonu, yeri, yönü ve şekli açıkça tanımlanmalı ve 2 ve 4 numaralarla pazarlanmalıdır.
